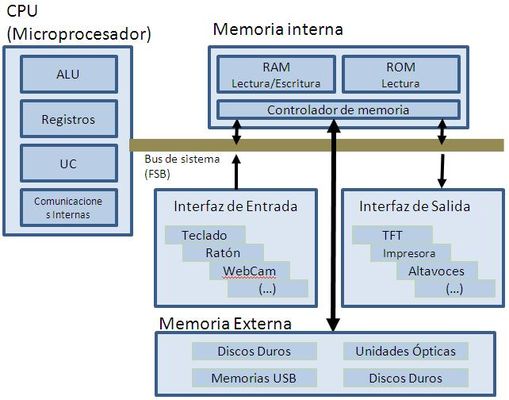

Como ya se ha dicho, el esquema de Von Neumman sigue vigente en nuestros días. Sin embargo, para entender mejor como se relaciona con los componentes actuales de un ordenador, podemos realizar la siguiente representación:
|
En ella vemos ya como existen distintos tipos de memoria (que estudiarás más adelante), y cómo el microprocesador integra en un mismo componente la ALU, UC, Registros, elementos de comunicación interna y parte de la memoria del sistema. Los distintos buses del sistema interconectan el procesador con el resto de componentes. La memoria se ha jerarquizado en memoria interna (más rápida) y externa (o soportes de almacenamiento externo: más lenta pero más abundante y económica).
Del inglés: aritmetic logic unit - Unidad aritmética lógica. Es la parte del procesador encargada del procesamiento real de los datos y realiza operaciones básicas como: suma, resta, división, multiplicación or, and, not..
Del inglés: Control Unit- Unidad de Control. Es la encargada de lee, una tras otra, las instrucciones de máquina almacenadas en memoria principal, y genera las señales de control necesarias para su ejecución.
Son elementos de memorización que contienen información relativa al programa en ejecución, y de control del propio procesador.
