Tamara: ¿Recuerdas en qué se basan los diferentes sensores para captar las diferentes magnitudes físicas?. No estaría mal dar un repaso a estas nociones básicas, para tener una idea del funcionamiento interno de los mismos.
Adrián: Si, nos vendrá bien conocer su funcionamiento interno.
EFECTO PIEZOELECTRICO
A determinados cristales sometidos a una presión, experimentan un cambio en su estructura cristalina que modifica su distribución de carga, manifestándose externamente como una tensión eléctrica.

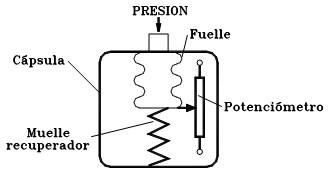

EFECTO RESISTIVO
La resistencia eléctrica (R) de un material conductor es directamente proporcional a su longitud y su resistividad e inversamente proporcional a su sección. Por lo tanto, si a un conductor le aplicamos una fuerza sufre variaciones en sus dimensiones (longitud y sección) y por tanto en su resistencia.

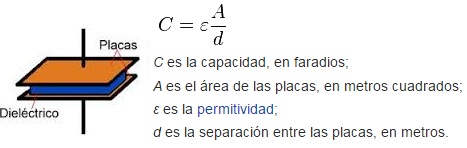

EFECTO CAPACITIVO
La capacidad de un condensador (C) depende de las dimensiones del mismo y del material dieléctrico entre sus placas. Si se hace variar alguna de estas características en función de alguna medida se obtienen diferentes capacidades (efecto capacitivo).
EFECTO INDUCTIVO
El coeficiente de autoinducción de una bobina (L) depende de su forma constructiva y de la naturaleza del núcleo. Si hacemos que éste cambie de posición en función de la medida tomada, cambiará el valor de L.
EFECTO RELUCTIVO
La reluctancia es la “Resistencia” al paso del campo magnético en un circuito magnético. Si alguna magnitud física hace variar la reluctancia, este cambio de magnitud se puede cuantificar en función del cambio de la reluctancia.
EFECTO FOTOVOLTAICO
Ciertos materiales semiconductores sensibles a la luz son capaces de cambiar sus condiciones eléctricas en función de la radiación incidente (fotodiodos y fototransistores).
EFECTO TERMOELECTRICO
Si la unión de dos materiales metálicos distintos se calientan, se genera en los extremos del mismo una tensión que es proporcional a la temperatura.
EFECTO RADIACTIVO
Existen materiales (naturales o artificiales) que emiten radiación (a, b y g). Ésta radiación se puede medir con un detector radiactivo y si entre éste y el emisor se coloca un objeto, se produce una absorción de radiación por parte del objeto. Estudiando esta absorción de radiación se pueden determinar características del objeto (nivel, grosor, composición, humedad, etc.).
Estos sistemas trabajan con muy bajas radiaciones para no perjudicar la salud.
Oposición de los materiales al paso de la corriente eléctrica
Un material dieléctrico es un material aislante, no conductor de la electricidad
Fenómeno por el cual se produce una variación de intensidad en una bobina si hay una variación de campo magnético. El fenómeno es reversible
"Mide lo que sea medible y haz medible lo que no lo sea." Galileo Galilei
"Toda magnitud que se pueda medir, se podrá controlar."
