Anexo I.- Base de datos de ejemplo (Juegos online).

Enunciado.

Un sitio de juegos online por Internet desea contar con una base de datos para gestionar los usuarios, juegos y partidas que se desarrollan en el mismo. El funcionamiento del sitio es el siguiente:

Cuando un usuario intenta entrar en este sitio, se le pedirá un login y un password. El sistema comprobará si el usuario tiene cuenta y en caso negativo se le pedirá el nombre, correo, login y password.

De los juegos se quiere almacenar un código identificador, nombre y descripción.

Los usuarios que tengan en casa el juego apropiado, podrán crear partidas de ese juego para que otros usuarios se unan a la partida o unirse a partidas existentes.

De las partidas se almacenará un código de partida, la fecha y hora de creación, el nombre de la partida y el estado (en curso o finalizada). Además hay que tener en cuenta que una partida sólo puede ser de un juego y un juego tener varias partidas.

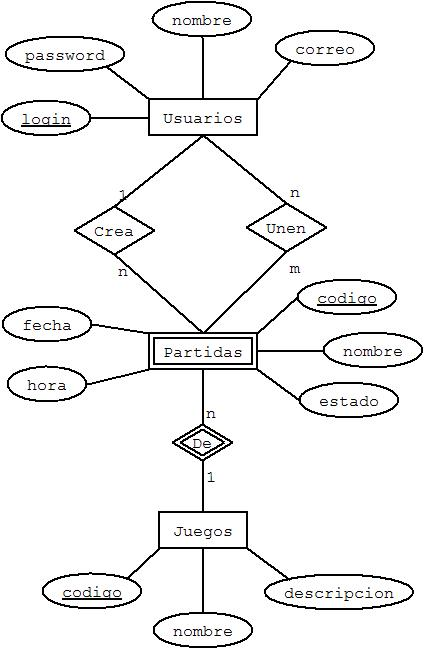

Diagrama E-R.

Diagrama entidad relación de la base de datos de juegos online.
Ministerio de Educación. (Uso Educativo nc)
Estructura de Tablas.
Estructura de tablas que forman la base de datos de juegos online.
USUARIOS PARTIDAS JUEGOS UNEN

login VARCHAR2(15)

password VARCHAR2(9)

nombre VARCHAR2(25)

apellidos VARCHAR2(30)

direccion VARCHAR2(30)

cp VARCHAR2(5)

localidad VARCHAR2(25)

provincia VARCHAR2(25)

pais VARCHAR2(15)

f_nacimiento DATE

f_ingreso DATE

correo VARCHAR2(25)

credito NUMBER

sexo VARCHAR2(1)

codigo VARCHAR2(15)

nombre VARCHAR2(25)

estado VARCHAR2(1)

cod_juego VARCHAR2(15)

fecha_inicio_partida DATE

hora_inicio_partida TIMESTAMP

cod_creador_partida VARCHAR2(15)

codigo VARCHAR2(15)

nombre VARCHAR2(25)

descripcion VARCHAR2(200)

codigo_partida VARCHAR2(15)

codigo_usuario VARCHAR2(15)

Sentencias de creación de tablas

A continuación se presentan unas posibles sentencias SQL de creación de las tablas del ejercicio.

TABLA USUARIOS


CREATE TABLE USUARIOS (
         login         VARCHAR2(15) PRIMARY KEY NOT NULL,
         password      VARCHAR2(9) NOT NULL,
         nombre        VARCHAR2(25) NOT NULL,
         apellidos     VARCHAR2(30) NOT NULL,
         direccion     VARCHAR2(30) NOT NULL,
         cp            VARCHAR2(5) NOT NULL,
         localidad     VARCHAR2(25) NOT NULL,
         provincia     VARCHAR2(25) NOT NULL,
         pais          VARCHAR2(15) NOT NULL,
         f_nac      DATE,
         f_ing      DATE DEFAULT (sysdate),
         correo     VARCHAR2(25) NOT NULL,
         credito    NUMBER,
         sexo       VARCHAR2(1));

TABLA JUEGOS

CREATE TABLE JUEGOS(
         codigo        VARCHAR2(15) PRIMARY KEY NOT NULL,
         nombre        VARCHAR2(15) NOT NULL,
         descripcion   VARCHAR2(200) NOT NULL);

TABLA PARTIDAS

CREATE TABLE PARTIDAS(
         codigo        VARCHAR2(15) PRIMARY KEY NOT NULL,
         nombre        VARCHAR2(25) NOT NULL,
         estado        VARCHAR2(1) NOT NULL,
         cod_juego     VARCHAR2(15) NOT NULL
                       CONSTRAINT CA_cod_juego REFERENCES JUEGOS(codigo),
         fecha_inicio  DATE,
         hora_inicio   TIMESTAMP,
         cod_creador   VARCHAR2(15)
                       CONSTRAINT CA_cod_creador REFERENCES USUARIOS(login));
TABLA UNEN

CREATE TABLE UNEN(
        codigo_partida VARCHAR2(15) NOT NULL
                       CONSTRAINT CA_codigo_partida REFERENCES PARTIDAS(codigo),
        codigo_usuario VARCHAR2(15) NOT NULL
                       CONSTRAINT CA_codigo_usuario REFERENCES USUARIOS(login),
        CONSTRAINT PK_UNEN primary key (codigo_partida, codigo_usuario));

Ejemplos de datos.

TABLA USUARIOS(Campos desde Login a Código Postal):

Datos de la tabla USUARIOS. Primera parte.
LOGIN PASSWORD NOMBRE APELLIDOS DIRECCION CP
anamat56 JD9U6? ANA M. MATA VARGAS GARCILASO DE LA VEGA 08924
alecam89 5;5@PK ALEJANDRO EMILIO CAMINO LAZARO PEDRO AGUADO BLEYE 34004
verbad64 MP49HF VERONICA BADIOLA PICAZO BARRANCO GUINIGUADA 35015
conmar76 O1<N9U CONSUELO MARTINEZ RODRIGUEZ ROSA 04002
encpay57 FYC3L5 ENCARNACIÓN PAYO MORALES MULLER,AVINGUDA 43007
mandia79 00JRIH MANUELA DIAZ COLAS 214 (GENOVA) 07015
alibar52 IER8S ALICIA MARIA BARRANCO CALLIZO HECTOR VILLALOBOS 29014
adofid63 ;82=MH ADOLFO FIDALGO DIEZ FORCALL 12006
jesdie98 X565ZS JESUS DIEZ GIL TABAIBAL 35213
pedsan70 T?5=J@ PEDRO SANCHEZ GUIL PINTOR ZULOAGA 03013
diahue96 LSQZMC DIANA HUERTA VALIOS JOAQUIN SALAS 39011
robrod74 <LQMLP ROBERTO RODRIGUEZ PARMO CASTILLO HIDALGO 51002
milgar78 SF=UZ8 MILAGROSA GARCIA ELVIRA PEDRALBA 28037
frabar93 19JZ7@ FRANCISCA BARRANCO RODRIGUEZ BALSAS, LAS 26006
migarc93 AAFLTW MIGUEL ANGEL ARCOS ALONSO ISAAC ALBENIZ 04008

TABLA USUARIOS (Campos desde Localidad a Sexo):

Datos de la tabla USUARIOS. Segunda parte.
LOCALIDAD PROVINCIA PAIS F_NACIMIENTO F_INGRESO CORREO CREDITO SEXO
SANTA COLOMA DE GRAMANET BARCELONA ESPAÑA 08/25/1974 10/10/2007 anamat56@hotmail.com 213 M
PALENCIA PALENCIA ESPAÑA 05/03/1976 10/15/2010 alecam89@hotmail.com 169 H
PALMAS DE GRAN CANARIA,LAS PALMAS (LAS) ESPAÑA 01/28/1984 10/23/2010 verbad64@hotmail.com 437 M
ALMERÍA ALMERÍA ESPAÑA 08/09/1978 03/25/2007 conmar76@yahoo.com 393 M
TARRAGONA TARRAGONA ESPAÑA 05/04/1993 01/06/2010 encpay57@yahoo.com 318 M
PALMA DE MALLORCA BALEARES ESPAÑA 07/14/1979 07/16/2008 mandia79@hotmail.com 255 M
MÁLAGA MÁLAGA ESPAÑA 08/21/1993 09/19/2010 alibar52@hotmail.com 486 M
CASTELLÓN DE LA PLANA CASTELLÓN ESPAÑA 08/11/1981 03/02/2008 adofid63@gmail.com 154 H
TELDE PALMAS (LAS) ESPAÑA 10/23/1981 09/13/2009 jesdie98@gmail.com 152 H
ALACANT/ALICANTE ALICANTE ESPAÑA 12/01/1983 06/15/2008 pedsan70@yahoo.com 21 H
SANTANDER CANTABRIA ESPAÑA 04/25/1984 07/31/2009 diahue96@yahoo.com 395 M
CEUTA CEUTA ESPAÑA 06/28/1978 03/16/2009 robrod74@gmail.com 486 H
MADRID MADRID ESPAÑA 04/12/1983 05/15/2008 milgar78@gmail.com 330 M
LOGROÑO RIOJA (LA) ESPAÑA 09/21/1986 02/16/2008 frabar93@gmail.com 75 M
ALMERÍA ALMERÍA ESPAÑA 03/01/1991 06/16/2010 migarc93@hotmail.com 23 H

TABLA PARTIDAS:

Datos de la tabla PARTIDAS.
CODIGO NOMBRE ESTADO COD_JUEGO FECHA HORA COD_CREA
1 Billar_migarc93_18/7 1 12 07/18/2011 00:47:40 migarc93
2 Chinchón_mandia79_2/10 1 6 10/02/2011 01:47:00 mandia79
3 Canasta_alibar52_26/2 0 8 02/26/2011 08:57:33 alibar52
4 Damas_verbad64_16/3 1 4 03/16/2011 00:53:00 verbad64
5 Chinchón_alibar52_9/9 1 6 09/09/2011 09:10:22 alibar52
6 Oca_pedsan70_21/12 0 2 12/21/2011 18:53:17 pedsan70
7 Canasta_encpay57_18/2 0 8 02/18/2011 09:41:02 encpay57
8 Pocha_adofid63_26/10 1 10 10/26/2011 02:23:43 adofid63
9 Damas_diahue96_25/6 1 4 06/25/2011 18:11:14 diahue96
10 Parchís_encpay57_31/7 1 1 07/31/2011 21:21:36 encpay57

TABLA JUEGOS:

Datos de la tabla JUEGOS.
CODIGO NOMBRE DESCRIPCION
1 Parchís El parchís es un juego de mesa derivado del pachisi y similar al ludo y al parcheesi
2 Oca El juego de la oca es un juego de mesa para dos o más jugadores
3 Ajedrez El ajedrez es un juego entre dos personas, cada una de las cuales dispone de 16 piezas móviles que se colocan sobre un tablero dividido en 64 escaques
4 Damas Las damas es un juego de mesa para dos contrincantes
5 Poker El póquer es un juego de cartas de los llamados de "apuestas"
6 Chinchón El chinchón es un juego de naipes de 2 a 8 jugadores
7 Mus El mus es un juego de naipes, originario de Navarra, que en la actualidad se encuentra muy extendido por toda España
8 Canasta La canasta o rummy-canasta es un juego de naipes, variante del rummy
9 Dominó El dominó es un juego de mesa en el que se emplean unas fichas rectangulares
10 Pocha La pocha es un juego de cartas que se juega con la baraja española
11 Backgammon Cada jugador tiene quince fichas que va moviendo entre veinticuatro triángulos (puntos) según el resultado de sus dos dados
12 Billar El billar es un deporte de precisión que se practica impulsando con un taco un número variable de bolas

TABLA UNEN:

Datos de la tabla UNEN.
CODIGO_PARTIDA CODIGO_USUARIO
4 ascbar65
3 norlob93
6 norlob93
2 antcor77
2 anavaz83
2 jesvel57
4 marram77
3 virlue50
5 susizq56
8 virlue50
6 marram77
4 mirtom67
5 oscmar67
4 virlue50
5 susizq56

Inserción de datos

Sentencias de inserción de datos

TABLA USUARIOS

ALTER SESSION SET NLS_DATE_FORMAT='MM/DD/YYYY';
INSERT INTO USUARIOS VALUES('anamat56','JD9U6?','ANA M.','MATA VARGAS','GARCILASO DE LA VEGA','8924','SANTA COLOMA DE GRAMANET','BARCELONA','ESPAÑA','08/25/1974','10/10/2007','anamat56@hotmail.com',213,'M');
INSERT INTO USUARIOS VALUES('alecam89','5;5@PK','ALEJANDRO EMILIO','CAMINO LAZARO','PEDRO AGUADO BLEYE','34004','PALENCIA','PALENCIA','ESPAÑA','05/03/1976','10/15/2010','alecam89@hotmail.com',169,'H');
INSERT INTO USUARIOS VALUES('verbad64','MP49HF','VERONICA','BADIOLA PICAZO','BARRANCO GUINIGUADA','35015','PALMAS GRAN CANARIA,LAS','PALMAS (LAS)','ESPAÑA','01/28/1984','10/23/2010','verbad64@hotmail.com',437,'M');
INSERT INTO USUARIOS VALUES('conmar76','O1<N9U','CONSUELO','MARTINEZ RODRIGUEZ','ROSA','4002','ALMERÍA','ALMERÍA','ESPAÑA','08/09/1978','03/25/2007','conmar76@yahoo.com',393,'M');
INSERT INTO USUARIOS VALUES('encpay57','FYC3L5','ENCARNACIÓN','PAYO MORALES','MULLER,AVINGUDA','43007','TARRAGONA','TARRAGONA','ESPAÑA','05/04/1993','01/06/2010','encpay57@yahoo.com',318,'M');
INSERT INTO USUARIOS VALUES('mandia79','00JRIH','MANUELA','DIAZ COLAS','214 (GENOVA)','7015','PALMA DE MALLORCA','BALEARES','ESPAÑA','07/14/1979','07/16/2008','mandia79@hotmail.com',255,'M');
INSERT INTO USUARIOS VALUES('alibar52','IER8S','ALICIA MARIA','BARRANCO CALLIZO','HECTOR VILLALOBOS','29014','MÁLAGA','MÁLAGA','ESPAÑA','08/21/1993','09/19/2010','alibar52@hotmail.com',486,'M');
INSERT INTO USUARIOS VALUES('adofid63',';82=MH','ADOLFO','FIDALGO DIEZ','FORCALL','12006','CASTELLÓN DE LA PLANA','CASTELLÓN','ESPAÑA','08/11/1981','03/02/2008','adofid63@gmail.com',154,'H');
INSERT INTO USUARIOS VALUES('jesdie98','X565ZS','JESUS','DIEZ GIL','TABAIBAL','35213','TELDE','PALMAS (LAS)','ESPAÑA','10/23/1981','09/13/2009','jesdie98@gmail.com',152,'H');
INSERT INTO USUARIOS VALUES('pedsan70','T?5=J@','PEDRO','SANCHEZ GUIL','PINTOR ZULOAGA','3013','ALACANT/ALICANTE','ALICANTE','ESPAÑA','12/01/1983','06/15/2008','pedsan70@yahoo.com',21,'H');
INSERT INTO USUARIOS VALUES('diahue96','LSQZMC','DIANA','HUERTA VALIOS','JOAQUIN SALAS','39011','SANTANDER','CANTABRIA','ESPAÑA','04/25/1984','07/31/2009','diahue96@yahoo.com',395,'M');
INSERT INTO USUARIOS VALUES('robrod74','<LQMLP','ROBERTO','RODRIGUEZ PARMO','CASTILLO HIDALGO','51002','CEUTA','CEUTA','ESPAÑA','06/28/1978','03/16/2009','robrod74@gmail.com',486,'H');
INSERT INTO USUARIOS VALUES('milgar78','SF=UZ8','MILAGROSA','GARCIA ELVIRA','PEDRALBA','28037','MADRID','MADRID','ESPAÑA','04/12/1983','05/15/2008','milgar78@gmail.com',330,'M');
INSERT INTO USUARIOS VALUES('frabar93','19JZ7@','FRANCISCA','BARRANCO RODRIGUEZ','BALSAS, LAS','26006','LOGROÑO','RIOJA (LA)','ESPAÑA','09/21/1986','02/16/2008','frabar93@gmail.com',75,'M');
INSERT INTO USUARIOS VALUES('migarc93','AAFLTW','MIGUEL ANGEL','ARCOS ALONSO','ISAAC ALBENIZ','4008','ALMERÍA','ALMERÍA','ESPAÑA','03/01/1991','06/16/2010','migarc93@hotmail.com',23,'H');

TABLA JUEGOS

INSERT INTO JUEGOS VALUES('1','Parchís','El parchís es un juego de mesa derivado del pachisi y similar al ludo y al parcheesi');
INSERT INTO JUEGOS VALUES('2','Oca','El juego de la oca es un juego de mesa para dos o más jugadores');
INSERT INTO JUEGOS VALUES('3','Ajedrez','El ajedrez es un juego entre dos personas, cada una de las cuales dispone de 16 piezas móviles que se colocan sobre un tablero dividido en 64 escaques');
INSERT INTO JUEGOS VALUES('4','Damas','Las damas es un juego de mesa para dos contrincantes');
INSERT INTO JUEGOS VALUES('5','Poker','El póquer es un juego de cartas de los llamados de "apuestas"');
INSERT INTO JUEGOS VALUES('6','Chinchón','El chinchón es un juego de naipes de 2 a 8 jugadores');
INSERT INTO JUEGOS VALUES('7','Mus','El mus es un juego de naipes, originario de Navarra, que en la actualidad se encuentra muy extendido por toda España');
INSERT INTO JUEGOS VALUES('8','Canasta','La canasta o rummy-canasta es un juego de naipes, variante del rummy');
INSERT INTO JUEGOS VALUES('9','Dominó','El dominó es un juego de mesa en el que se emplean unas fichas rectangulares');
INSERT INTO JUEGOS VALUES('10','Pocha','La pocha es un juego de cartas que se juega con la baraja española');
INSERT INTO JUEGOS VALUES('11','Backgammon','Cada jugador tiene quince fichas que va moviendo entre veinticuatro triángulos (puntos) según el resultado de sus dos dados');
INSERT INTO JUEGOS VALUES('12','Billar','El billar es un deporte de precisión que se practica impulsando con un taco un número variable de bolas');

TABLA PARTIDAS

INSERT INTO PARTIDAS VALUES('1','Billar_migarc93_18/7','1','12','07/18/2011',TO_TIMESTAMP ('00:47:40','HH24:MI:SS'),'migarc93');
INSERT INTO PARTIDAS VALUES('2','Chinchón_mandia79_2/10','1','6','10/02/2011',TO_TIMESTAMP ('01:47:40','HH24:MI:SS'),'mandia79');
INSERT INTO PARTIDAS VALUES('3','Canasta_alibar52_26/2','0','8','02/26/2011',TO_TIMESTAMP ('08:57:33','HH24:MI:SS'),'alibar52');
INSERT INTO PARTIDAS VALUES('4','Damas_verbad64_16/3','1','4','03/16/2011',TO_TIMESTAMP ('00:53:00','HH24:MI:SS'),'verbad64');
INSERT INTO PARTIDAS VALUES('5','Chinchón_alibar52_9/9','1','6','09/09/2011',TO_TIMESTAMP ('09:10:22','HH24:MI:SS'),'alibar52');
INSERT INTO PARTIDAS VALUES('6','Oca_pedsan70_21/12','0','2','12/21/2011',TO_TIMESTAMP ('18:53:17','HH24:MI:SS'),'pedsan70');
INSERT INTO PARTIDAS VALUES('7','Canasta_encpay57_18/2','0','8','02/18/2011',TO_TIMESTAMP ('09:41:02','HH24:MI:SS'),'encpay57');
INSERT INTO PARTIDAS VALUES('8','Pocha_adofid63_26/10','1','10','10/26/2011',TO_TIMESTAMP ('02:23:43','HH24:MI:SS'),'adofid63');
INSERT INTO PARTIDAS VALUES('9','Damas_diahue96_25/6','1','4','06/25/2011',TO_TIMESTAMP ('18:11:14','HH24:MI:SS'),'diahue96');
INSERT INTO PARTIDAS VALUES('10','Parchís_encpay57_31/7','1','1','07/31/2011',TO_TIMESTAMP ('21:21:36','HH24:MI:SS'),'encpay57');

TABLA UNEN

INSERT INTO UNEN VALUES('4','anamat56');
INSERT INTO UNEN VALUES('3','alecam89');
INSERT INTO UNEN VALUES('6','alecam89');
INSERT INTO UNEN VALUES('2','conmar76');
INSERT INTO UNEN VALUES('2','encpay57');
INSERT INTO UNEN VALUES('2','mandia79');
INSERT INTO UNEN VALUES('4','alibar52');
INSERT INTO UNEN VALUES('3','adofid63');
INSERT INTO UNEN VALUES('5','jesdie98');
INSERT INTO UNEN VALUES('8','pedsan70');
INSERT INTO UNEN VALUES('6','diahue96');
INSERT INTO UNEN VALUES('4','robrod74');
INSERT INTO UNEN VALUES('5','milgar78');
INSERT INTO UNEN VALUES('4','frabar93');
INSERT INTO UNEN VALUES('5','encpay57');
