Todo lo que has estudiado anteriormente para el caso de instalaciones neumáticas desde el punto de vista de conexionado de elementos, jerarquización de los mismos en esquemas y empleo de biblioteca de símbolos sigue siendo válido para el caso de instalaciones hidráulicas.

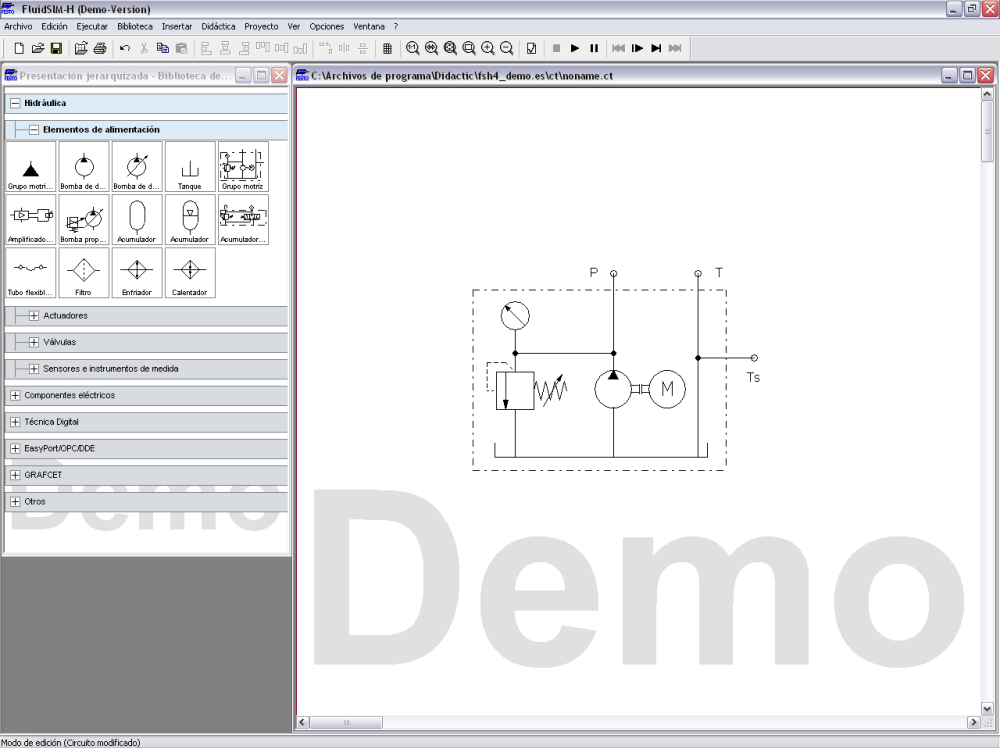

Recuerda que la principal diferencia de las instalaciones hidráulicas frente a las neumáticas desde el punto de vista de la representación gráfica de las mismas radica únicamente en aquellos elementos que, debido a la tecnología empleada, son característicos de la representación de estas últimas frente a las primeras. De este modo, si la unidad de preparación del aire comprimido era un elemento característico de las instalaciones neumáticas, para el caso de las instalaciones hidráulicas un elemento propio de las mismas será el equipo de bombeo y regulación de presión, como puedes ver en la imagen adjunta:
Además debes tener en cuenta que muchos de los elementos, a pesar de tener la misma referencia de símbolos (como las válvulas distribuidoras o los cilindros), son físicamente distintos, ya que la tecnología empleada es completamente diferente.

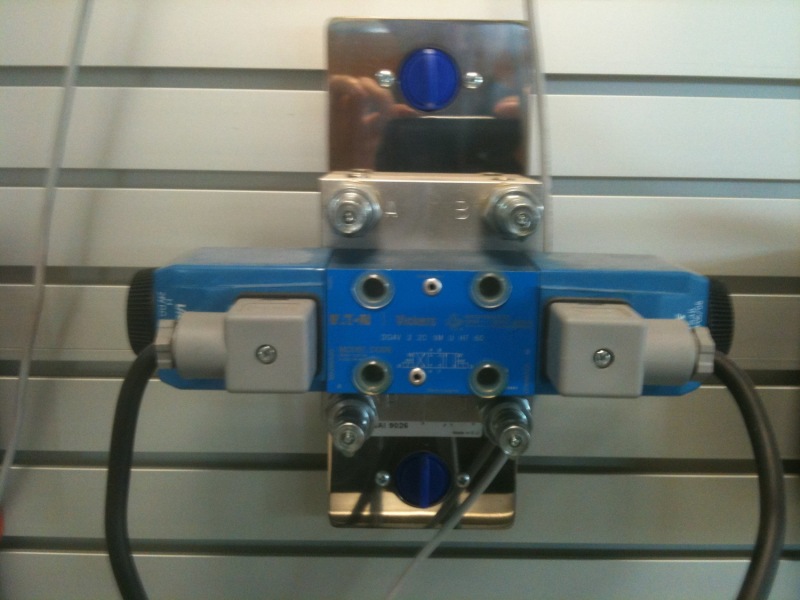

En las imágenes adjuntas podemos ver una válvula 5/2 neumática y su homóloga hidráulica en su versión 5/3. Como puedes ver, a pesar de que su simbología es idéntica, físicamente son muy distintas entre sí.
Los reguladores de presión limitan la presión máxima de un circuito hidráulico, para la seguridad de este. Esto se consigue mediante válvulas que abarcan casi todos los rangos de presión
Los reguladores de presión limitan la presión máxima de un circuito hidráulico, para la seguridad de este. Esto se consigue mediante válvulas que abarcan casi todos los rangos de presión
