1.2.- Instrumentos de medición. Calibre o pie de rey.

¿Es válido el empleo del metro para la medición de cualquier tipo de cota? Como ya intuirás, lógicamente, no. Existen muchos tipos de medidas, como la del diámetro de una tubería, que son imposibles de realizar con ese instrumento. Además de ello, la apreciación del metro no es suficiente para todas las mediciones lineales. ¿Qué instrumento emplearías en ese caso? Pues uno de los más empleados es el calibre o pie de rey.

Calibre o pie de rey

Este instrumento permite efectuar mediciones de tres diferentes tipos de dimensiones: las exteriores de objetos colocados entre sus pinzas, la medida de dimensiones interiores y profundidades de huecos.

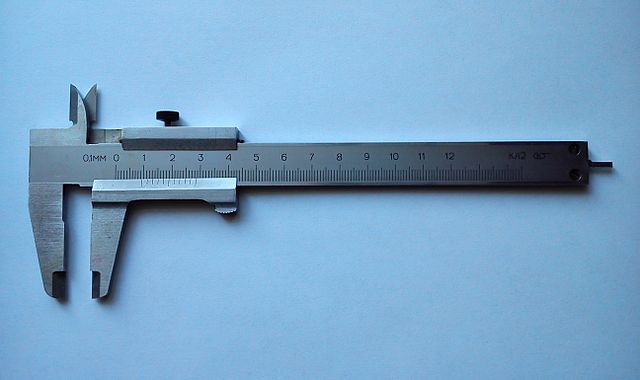

Imagen que ilustra un calibre.
Alekc2m (CC BY-NC-SA)

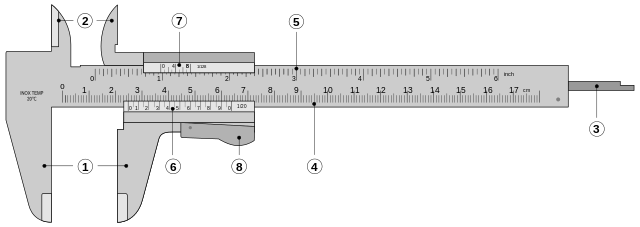

Las partes principales del calibre pie de rey son las siguientes:

  1. Mordazas para medidas exteriores.
  2. Mordazas para medidas interiores.
  3. Sonda para medida de profundidades.
  4. Escala con divisiones en centímetros y milímetros.
  5. Escala con divisiones en pulgadas y fracciones de pulgada.
  6. Nonio para la lectura de las fracciones de milímetros en que esté dividido.
  7. Nonio para la lectura de las fracciones de pulgada en que esté dividido.
  8. Botón de deslizamiento y freno.
Partes de un calibre
De Joaquim Alves Gaspar (CC BY-NC-SA)

Debes conocer

En el siguiente vídeo nos muestran:

  • Como medir diferentes objetos.
  • Como se obtiene la medida de la parte decimal.

 Recuerda que es muy importante que aprendas el uso correcto del calibre



Debes conocer

Con el calibre virtual que te mostramos en el siguiente enlace puedes practicar y comprobar si has comprendido como se obtiene la medida exacta.

Se puede:

  • Ocultar la medida.
  • Ampliar el nonius

Autoevaluación

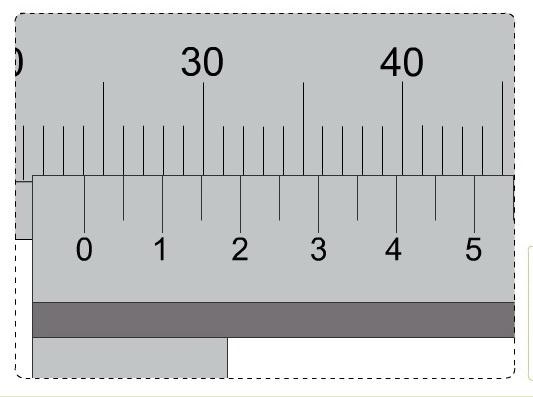

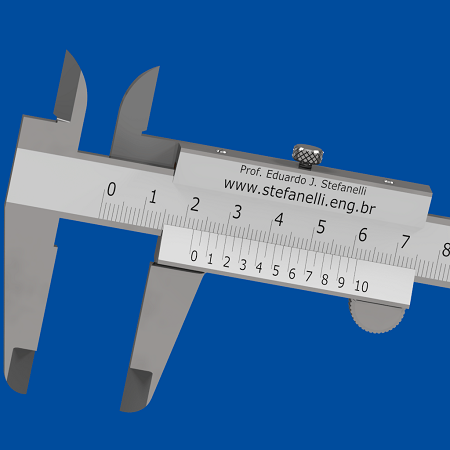

En un calibre o pie de rey. Cual es la medida que representa la figura siguiente?

Nonius

La medida exacta es mm.
