1.2.- Puente de Wheatstone

El puente de Wheatstone se utiliza en instrumentación para obtener un valor de tensión en función del valor de una magnitud física, a partir de un sensor resistivo. El sensor puede ser un termistor, una termorresistencia o una galga extensiométrica.

Imagen que relaciona las magnitudes de un puente de Wheatstone
Licencia: CC BY-NC-SA

El puente se dice que está en equilibrio cuando el se cumple: R1*R4=R3*R2. en este caso el voltímetro marcará cero voltios.

Resistencia que varía con su deformación. Sirve para medir fuerzas.

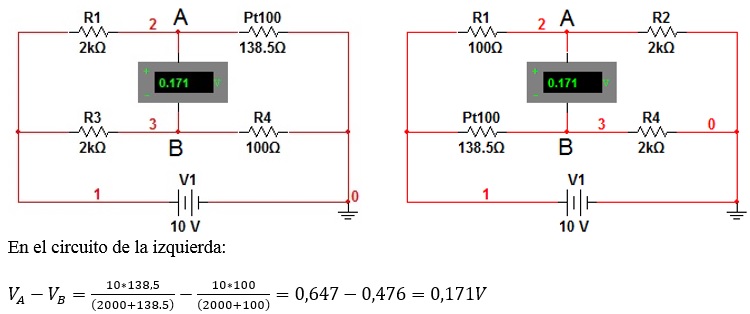

Ejercicio Resuelto

Se tiene un sensor resistivo, del tipo Pt100, que aumenta su valor con el valor de la temperatura y se quiere colocar en un puente de Wheatstoe, de forma que el votímetro aumente con la temperatura. ¿Dónde ha de colocarse para que sto suceda?.
