La placa base (motherboard) es como un gran circuito impreso al que se conectan los demás componentes del ordenador

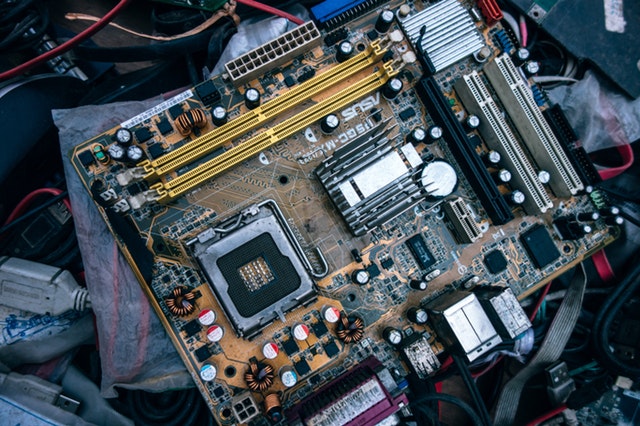

Ilustración Placa base
autor desconocido (Dominio público)

Desde el modelo Von Neumann, la placa base equivale a todos los buses de comunicación entre los distintos componentes. En la imagen siguiente, se ve un recorte ampliado de la imagen anterior. En ella se pueden ver las líneas impresas que son circuitos electrónicos y que representan esos y buses.

Por esas líneas circulas los 0 y 1, es decir los bits.

Ilustración de Buses en la placa base
Recorte de la placa anterior (Dominio público)

Componentes y conectores de la placa base

En este apartado, se van a estudiar las principales conexiones y componentes que hay en la placa base. Ello facilitará el montaje y el mantenimiento de un ordenador.

En la imagen siguiente se redondean con un número, los componentes principales, y se adjunta una tabla son sus nombres.

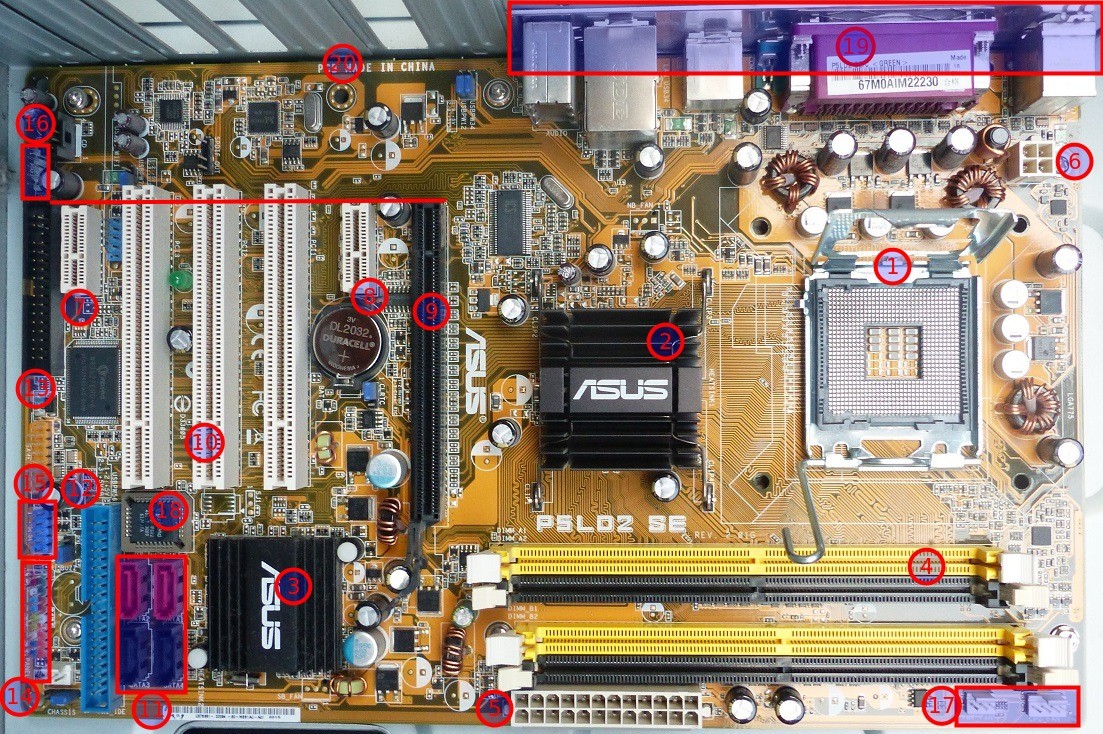

Ilustración de Placa Base Asus p5LD2 SE
Miguel Ángel García Lara (CC BY-NC-SA)



Componente

USO

1

Zócalo

Microprocesador

2

Chipset (Puente norte)

En placas actuales desaparece

3

Chipset (Puente sur)

Se mantiene

4

Zócalos DIMM DDR2

Memoria RAM DIMM DDR2

5

Conector ATX versión 2 (24 pines)

Conector principal de la fuente de alimentación a la placa base

6

Conector 12v

Conector adicional de alimentación para el procesador (en placas actuales 8 pines)

7 y 8

2 ranuras PCI Express 1x

Para diferenciar las PCI Express de las PCI,

9

1 ranura PCI Express 16x

Observar línea roja pintada en la placa y muesca

10

3 ranuras PCI



11

4 conectores SATA

Discos duros y DVD SATA

12

Conector IDE 40 pines

Discos duros y DVD IDE (en placas actuales no viene)

13

Conector FDD disquetera 34 pines

Disquetera antiguas flexibles (en placas actuales no viene)

14

Panel frontal

Conectar los conectores y led de la caja

15

Conector USB

Conectar USB frontal de la caja

16

Conector AAFP (Audio)

Conectar Audio frontal de la caja

17

CPU_FAN y PWR_FAN

Conector para el ventilador del procesador y otro conector para ventilados adicional (normalmente en la caja)

18

BIOS

Corre software de inicio al encender el ordenador

19

Panel trasero ATX

Conjunto de conectores que asoman por detrás de la caja

20

Agujeros tornillos

Para sujetar la placa base al chasis de la caja. Llevan 12 tornillos para acoplarse a las distintas cajas. Fijar mínimo de 6 tornillos.
