6.- Unidades terminales. Características. Capacidades sensible y latente.

Caso práctico

Imagen de suelo radiante con colector.Estrella continúa con su inspección del centro comercial. En un pequeño local comercial incluido en el centro se sorprende al observar que la instalación de calefacción es por suelo radiante. El técnico de mantenimiento que la acompaña le explica que se hicieron reformas en ese local pues se abrió como zona infantil para juegos de los niños y se preveía que estarían mucho rato jugando en el suelo. La instalación de calefacción más adecuada era la de suelo radiante.

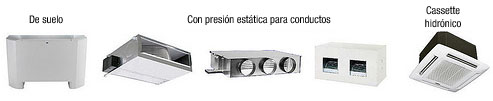

Imagen con distintos tipos de aerotermos comerciales.

¿Cómo se disipa el calor en el sistema de calefacción que tienes en tu casa?

Probablemente sea mediante radiadores, pero sabías que existen diversos sistemas para este fin, entre los que está el suelo radiante.

Las unidades terminales se encargan de actuar sobre las condiciones ambientales de una zona acondicionada utilizando para ello un fluido caloportador, pudiendo ser de distintos tipos:

  • Inductor: Calienta o refrigera aire que se mueve por efecto Venturi a partir de agua.
  • Viga fría: Calienta o refrigera aire mediante inductor de techo con difusor incorporado.
  • Aerotermo: Calienta aire impulsado por un ventilador a partir de agua.
  • Radiador: Emite calor por radiación y convección natural a partir de agua.
  • Techo/Suelo radiante: Calienta o refrigera el techo/suelo a partir de agua.
  • Ventilo-Convector: Consta de una batería de intercambio agua-aire y un electro-ventilador.
  • UTA: Unidad de tratamiento de aire que sería un ventilo-convector de gran tamaño dotado de baterías de frío y calor independientes además de muchos otros elementos.

La capacidad sensible de una Unidad Terminal permite variar la temperatura del medio que se pretende acondicionar y dependiendo del tipo de unidad Terminal se podrá aumentar o disminuir dicha temperatura.

La capacidad latente de una Unidad Terminal controla la humedad del medio que se pretende acondicionar pudiendo aumentar o disminuir la humedad relativa del mismo.

Dispositivo para distribuir el aire en un local.

Reflexiona

Cuando te echas alcohol en las manos sientes frío en ellas. Sabrías explicar la razón.

Autoevaluación

Pregunta

¿Qué porcentaje de la potencia transportada por un fluido puede perderse en las tuberías como máximo según la normativa vigente?

Respuestas

1%.

2%.

3%.

4%.
