¿Qué hay que tener en cuenta a la hora de realizar el trazado e instalación de tuberías? Pues bien, hay muchos aspectos a valorar, pero, principalmente, habría que tener en cuenta los que se describen a continuación.

• Método de instalación.

  En una instalación nos podemos encontrar con tres métodos de instalación:

  • Tuberías enterradas. Este método está limitado, normalmente, a la ejecución de los tramos de acometida de las redes de suministro y saneamiento de agua. Para realizarla, habrá que efectuar una zanja de dimensiones mínimas, que permita posteriores verificaciones, así como un asiento cómodo y seguro para la tubería. El estudio detallado de las prescripciones necesarias para la realización enterrada de recorridos de tubería es más propio del ámbito de abastecimiento, por lo cual no se va a tratar en el presente apartado.
  • Tuberías vistas. Este modo de instalación es frecuente en aquellas instalaciones en las que los criterios de funcionalidad y accesibilidad priman sobre la estética de la misma. Bajo este modo de instalación, se disponen los soportes instalados de manera que el peso de los tubos carga sobre éstos y no sobre los tubos o sus uniones.
  • Tuberías ocultas o empotradas. Dichas instalaciones pueden ir ocultas por suelos o techos técnicos, tabiques técnicos, etc. De la misma manera, pueden ir empotradas directamente en las paredes y tabiques de obra tras la ejecución de las pertinentes rozas en los mismos. En este último caso, es muy importante evitar, especialmente en el caso de las tuberías metálicas, el contacto directo de las tuberías con los elementos de cobertura y relleno a fin de evitar efectos de corrosión en la superficie de la tubería. Para ello, se emplearán envolventes plásticas como los tubos corrugados eléctricos.

•

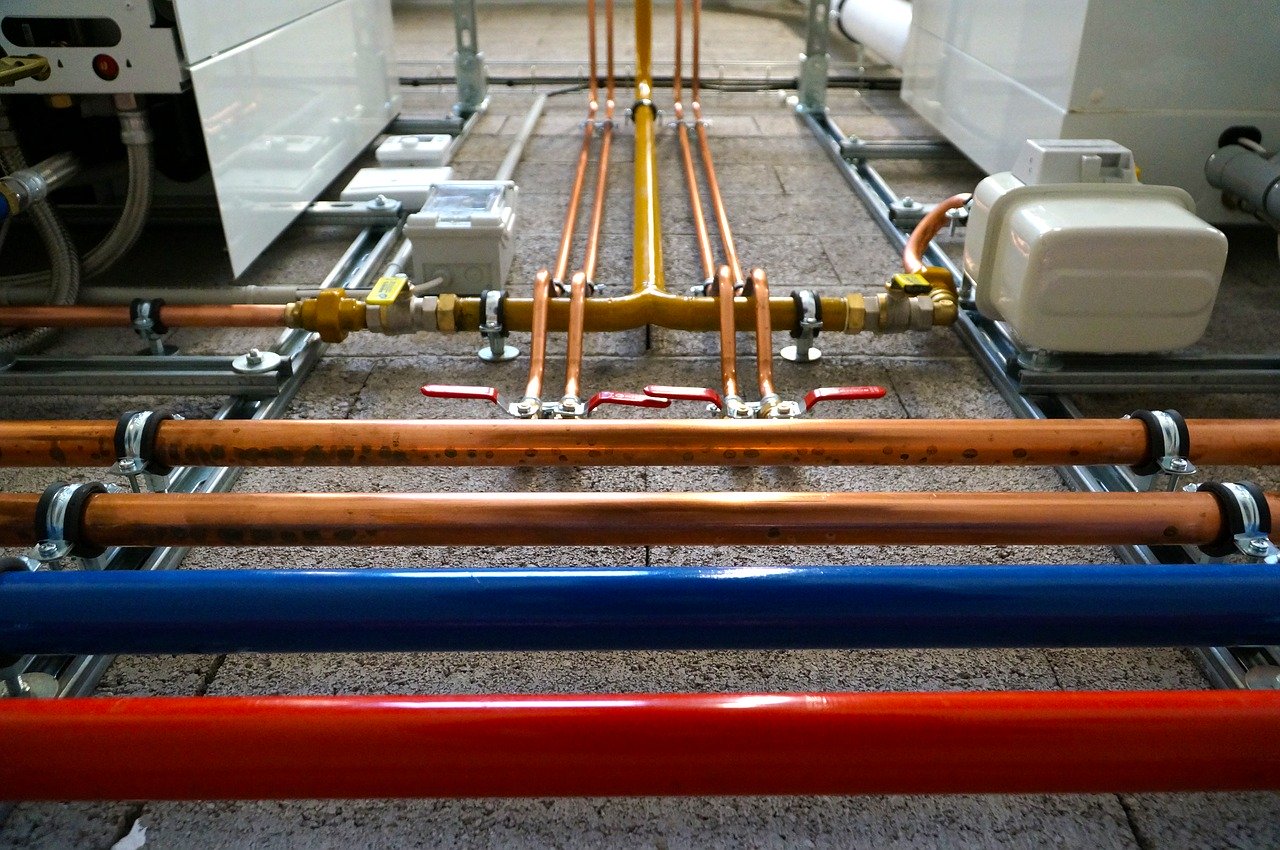

  Métodos de soportación y anclaje.

  La soportación de las tuberías se lleva a cabo por medio de grapas y abrazaderas. Hay que tener en cuenta que, en el caso de tuberías metálicas, para evitar posibles corrosiones galvánicas, se procederá, si es preciso, a la interposición de aislantes plásticos entre los elementos de soporte y la tubería. Por su parte, el anclaje de dichos soportes a los cerramientos se lleva a cabo por medio de tornillos tirafondos, cuidando, en la medida de lo posible, de no anclarlos en ningún elemento de tipo estructural.

  Por otra parte, a la hora de realizar el tendido de las tuberías hay que tener en cuenta lo prescrito por el RITE y por el CTE en cuanto a distancias mínimas a otro tipo de conducciones, sean estas eléctricas o de otros fluidos (agua fría, refrigerante, etc.).
