Caso práctico

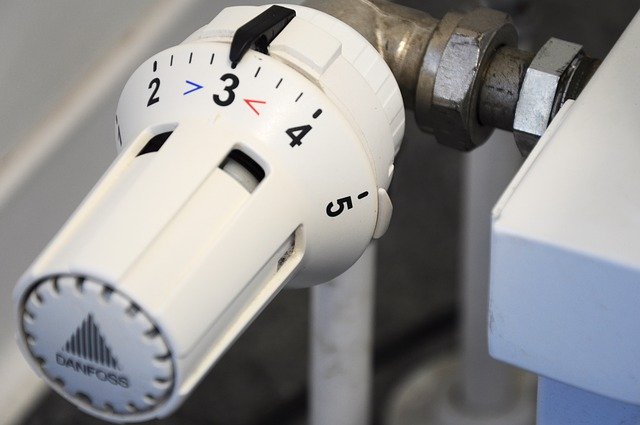

Ilustración de una válvula termostática de un radiador. — Imagen de ri en Pixabay (Pixabay License)

Nerea y Roberto no salen de su asombro al comprobar que las válvulas de los radiadores de la instalación de calefacción que están montando son del tipo manual. Según les comentó Amancio, la nueva normativa exige que los radiadores vayan equipados de válvulas de regulación termostática y eso supone un coste superior al de las instalaciones antiguas con válvulas manuales.

Preguntado el encargado sobre este problema, éste les confirma que el proyectista no ha tenido en cuenta la nueva normativa y ha incorporado en la lista de materiales del proyecto las tradicionales válvulas manuales. De todos modos, les felicita por haber detectado el error ya que, además de hacer que la instalación cumpla la normativa, el proyectista se hará cargo de los costes ocasionados por la reposición de las válvulas manuales por las termostáticas y el coste de mano de obra asociado al montaje y desmontaje de las mismas.

¿Qué tipos de elementos auxiliares nos podemos encontrar en una instalación doméstica de calefacción? Pues básicamente dos tipos de elementos:

Accesorios de radiadores.
Válvulas de vaciado y purgado de la instalación.

Accesorios de radiadores
¿Qué tipo de accesorios requiere un radiador? Pues existe una variedad muy grande de ellos pero vamos a sintetizarlos en los que se describen a continuación.

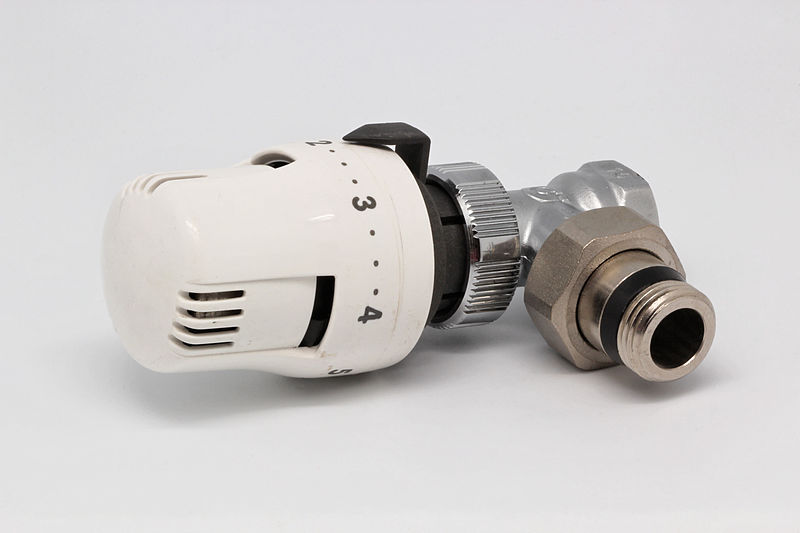

- Coyau / Wikimedia Commons (CC BY-NC-SA)

  Válvulas para radiadores en instalación bitubular o instalación con colectores
  Podemos diferenciar dos tipos de válvulas: válvulas de radiador propiamente dichas y detentores.

  Las válvulas de radiador regulan el caudal de entrada de agua al radiador y, por ende, la emisión térmica de los mismos. Según el accionamiento de la válvula se pueden distinguir las manuales y las termostáticas. En las primeras, el grado de apertura de la válvula se controla manualmente mientras que en el segundo tipo de válvula dicha función la realiza un cabezal termostático o termoeléctrico. En ambos casos el accionamiento no es manual y se rige por un principio físico, en el caso de la termostática la dilatación de un líquido por el aire ambiente y en el caso de la termoeléctrica la señal de una sonda de temperatura.

  Los detentores son unas válvulas que sirven para compensar el reparto del caudal de agua a los distintos radiadores. Su accionamiento precisa de una llave Allen y, normalmente, se suele fijar su posición en la puesta en marcha de la instalación para equilibrar el caudal de los distintos radiadores, evitando de esta manera el efecto producido por la desigual longitud de tubería en cada radiador.

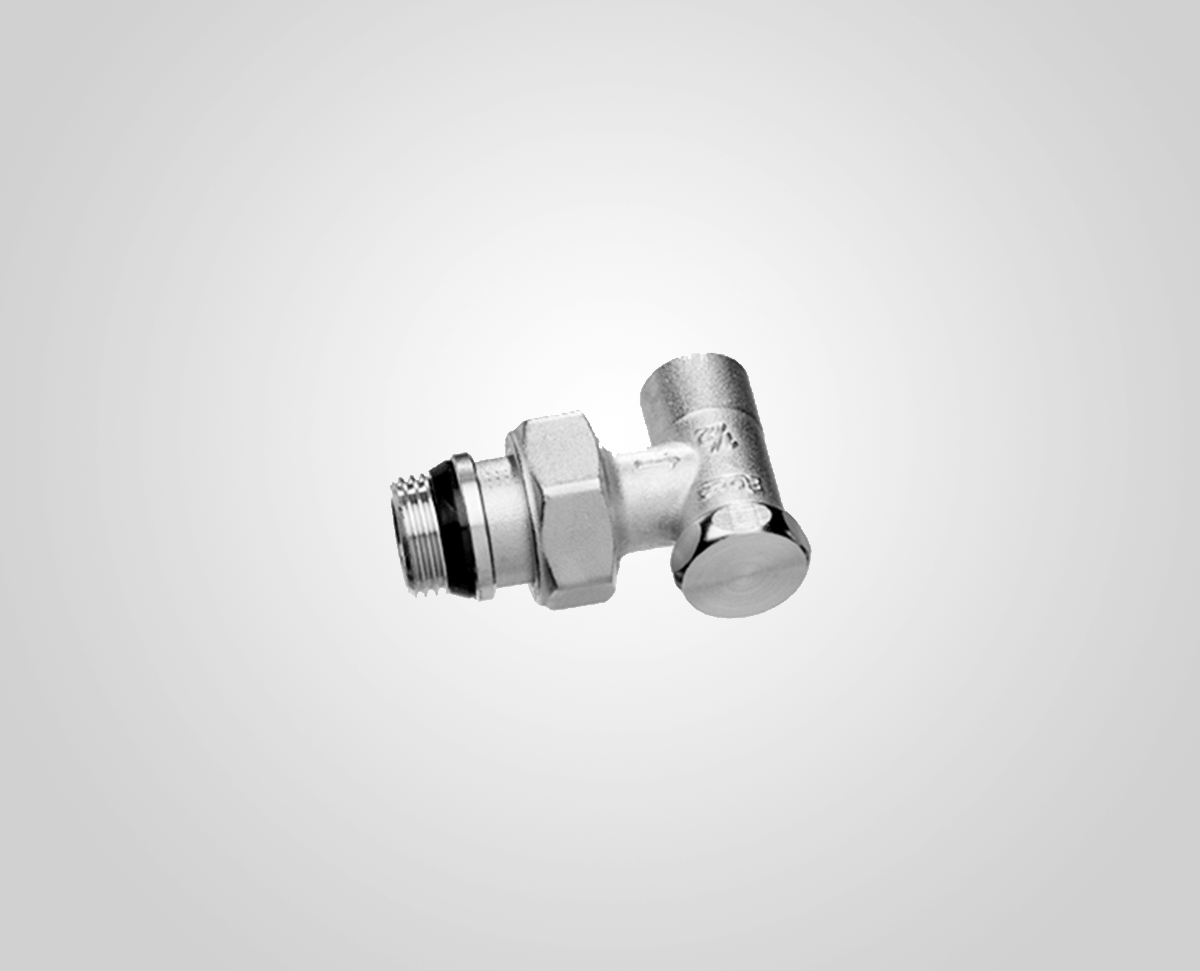

  Baxi (Todos los derechos reservados)

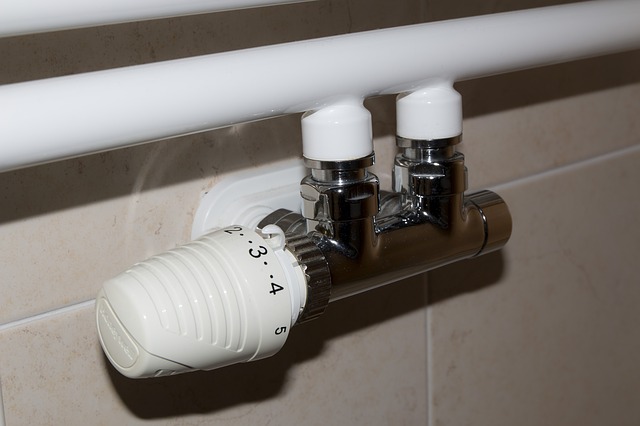

- Imagen de eroyka en Pixabay (Pixabay License)

  Válvulas para radiadores en instalación monotubular.
  En este tipo de válvulas se llevan a cabo, al mismo tiempo, las funciones realizadas por los dos tipos de válvulas descritas en el párrafo anterior. Es decir, el equilibrado del caudal o límite de apertura máximo de la válvula se regula con el detentor manual incorporado mientras que el caudal derivado al radiador se controla manual o termostáticamente, tal como se ha mencionado en las válvulas anteriores.

  Para un correcto funcionamiento del sistema, hay que asegurar que el obturador entre aproximadamente 2/3 de la longitud del radiador.

Para saber más

En el siguiente enlace puedes acceder a un vídeo en el que se observa el procedimiento de montaje y conexión de un radiador de calefacción.

Montaje radiadores y elementos.
