2.- Buses de campo.

Caso práctico

Tamara y Adrián están revisando las especificaciones de los buses de campo para terminar de comprar algunos componentes que faltan, como los terminales de conexión. Están viendo las especificaciones de los terminales de conexión para saber qué características eléctricas tienen que cumplir y qué señales se van a enviar por cada terminal. Debido a que los equipos instalados son de varios fabricantes, Tamara está revisando que todos los equipos puedan conectarse al mismo bus de campo para la transmisión de la información entre los diferentes dispositivos de supervisión y control de la planta.

Esquema del funcionamiento de un bus de campo.
Cabfdb. (Dominio público)

¿Qué medios tenemos para enviar y recibir toda la información de los sensores instalados en los procesos industriales? ¿De qué manera se puede estandarizar y poner a trabajar equipos de diferentes fabricantes? ¿Cómo hacemos para que se comuniquen entre ellos? Este fue uno de los primeros problemas que surgió con el auge de la automatización industrial. La comunicación entre equipos de diferentes fabricantes se ha solucionado gracias a la creación de estándares de comunicación.

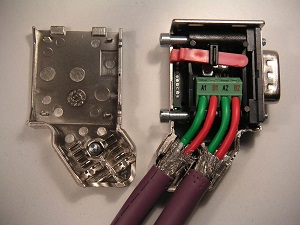

Imagen de un conector de un bus de campo.
Oxensepp. (CC BY-SA)
Un bus de campo es un sistema de transmisión de datos que simplifica enormemente la instalación y operación de máquinas y equipamientos industriales utilizados en procesos de producción.

El objetivo de un bus de campo es sustituir las conexiones punto a punto entre los elementos de campo y el equipo de control a través del tradicional bucle de corriente de 4-20mA.

Típicamente son redes digitales, bidireccionales, multipunto, montadas sobre un bus serie, que conectan dispositivos de campo como autómatas, transductores, actuadores y sensores. Cada dispositivo de campo incorpora cierta capacidad de proceso, que lo convierte en un dispositivo inteligente, manteniendo siempre un coste bajo. Cada uno de estos elementos será capaz de ejecutar funciones simples de diagnóstico, control o mantenimiento, así como de comunicarse bidireccionalmente a través del bus.

Vamos a ver con más detalle los siguientes buses:

  • Bus can.
  • Modbus.
  • FieldBus.
  • Profibus 485.
