6.- Circuitos de mando y potencia

Caso práctico

- Sé que vas a juzgarme como el hombre más pesado del mundo y con derecho; pero necesito estar bien informado para la presentación ante la Junta y al ser un tema que no controlo, pues ... aún tengo otra pregunta. Porque hay algo que no me acaba de quedar claro. Los motores, creo ... que tenían que arrancar primero a una tensión y luego a otra ¿correcto?. Entonces, ¿no hay instrumentos entre todos los comentados previamente que puedan hacer eso?

- Si, y tienes toda la razón del mundo. No lo he explicado, porque en la mayoría de los casos, se realiza el montaje de un cuadro para conseguir lo que ha comentado.

- Es decir, que los electricistas lo montan para cada motor, ¿no?

- Precisamente, el arranque estrella triángulo es lo más habitual, llevan unos contactores que se abren o cierran accionados por pulsadores y temporizadores (lo llamado mando) y los contactores dan servicio a los motores (fuerza). Aunque no se ejecuta para todos los motores, sino solo para los de mayor potencia. Primero se trabaja a mayor tensión para la que intensidad de arranque no queme el motor y luego se trabaja a la tensión para la que está preparado el motor incrementando su durabilidad.

- Pero entonces, ¿el arranque estrella triángulo no es el único?

- No, y como pareces tan interesado en el tema…

A continuación se ilustran algunas conexiones típicas de máquinas eléctricas con esquemas desarrollados. Todas las conexiones eléctricas son referenciadas con un número que define hilos con el mismo potencial, es decir, cada hilo de conexión firmemente unido lleva el mismo número identificativo y si pasa a través de un dispositivo que pueda interrumpir el contacto eléctrico sin medios mecánicos llevará una identificación diferente.

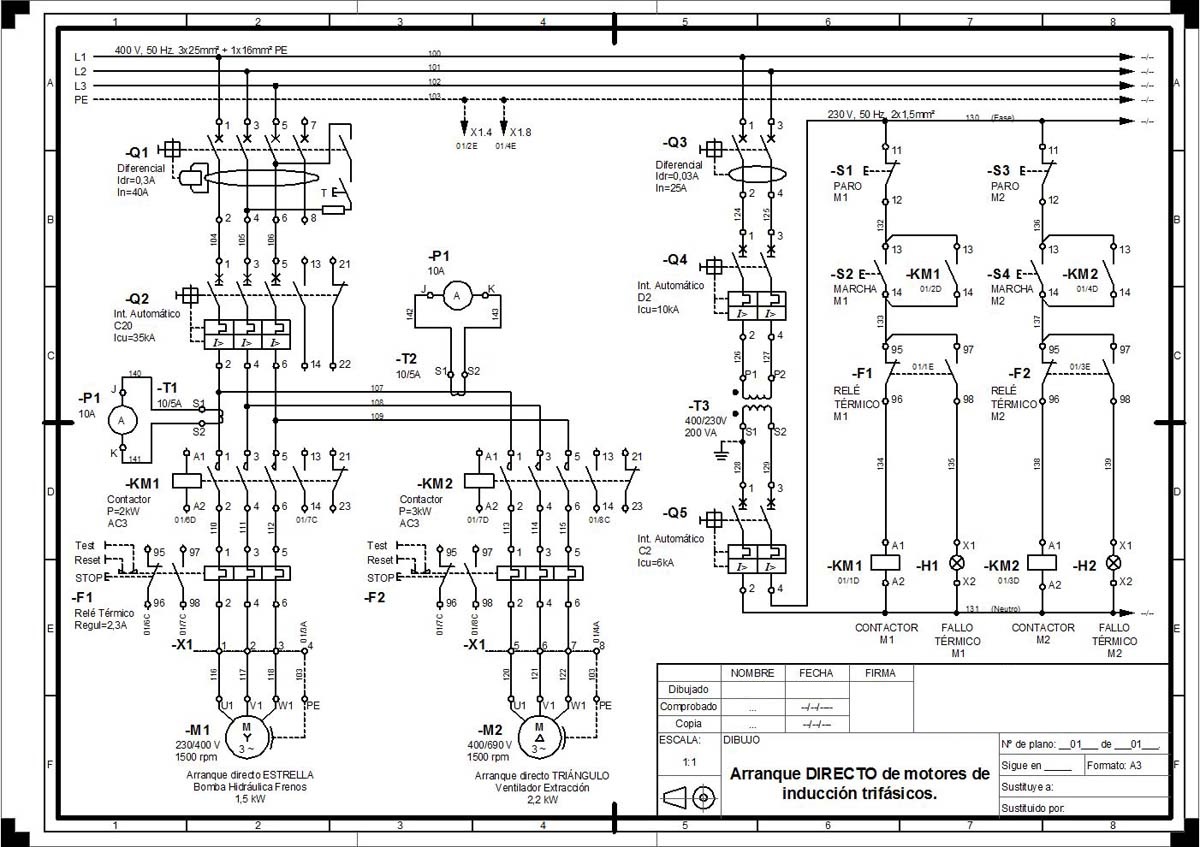

Esquema de arranque directo de 2 motores asíncronos

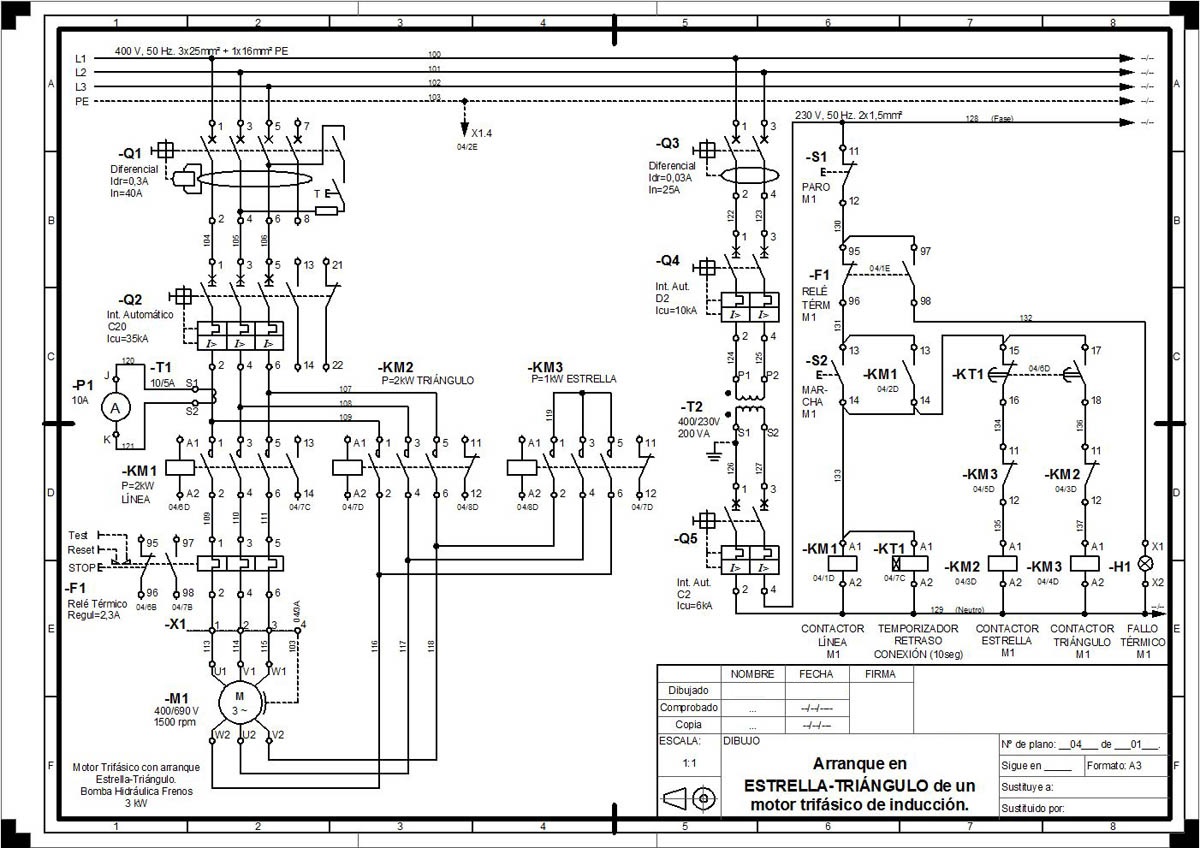

Esquema de fuerza y mando de arranque estrella triángulo

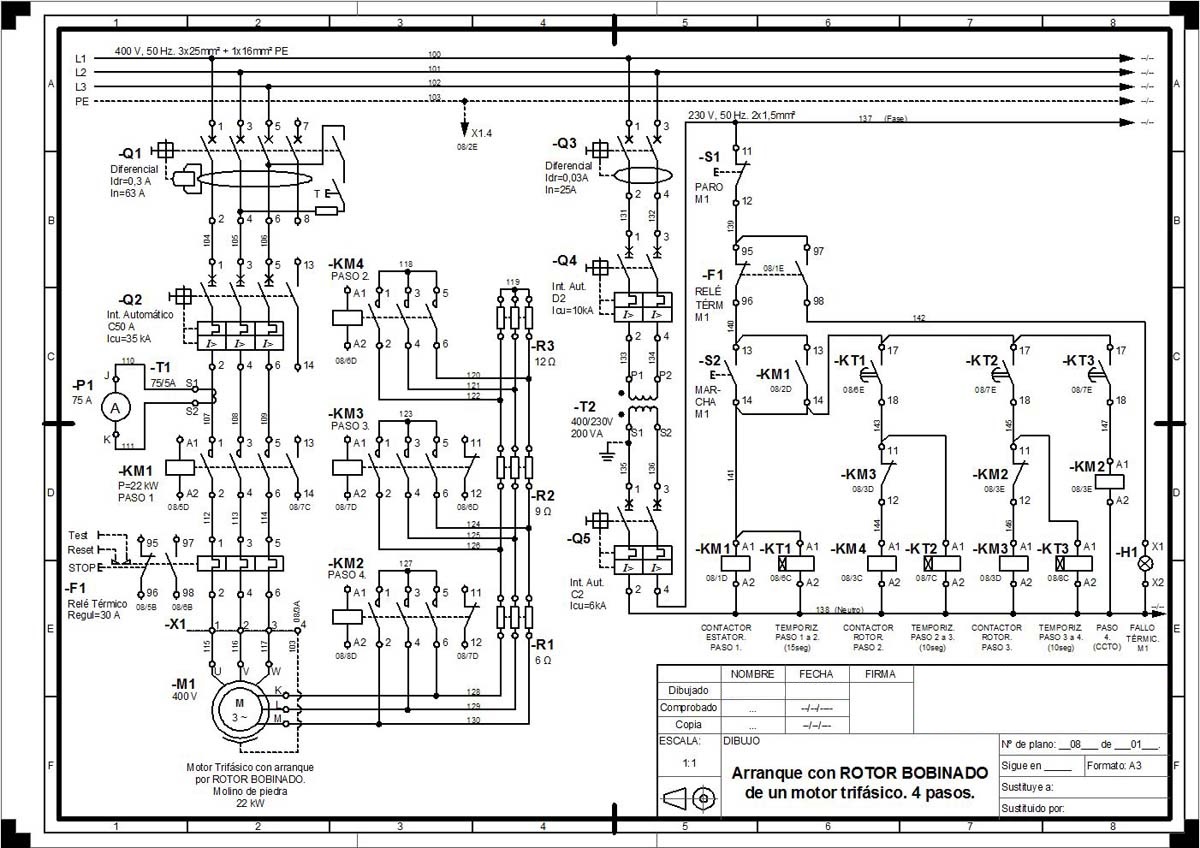

Esquema completo de motor con rotor bobinado de 4 pasos

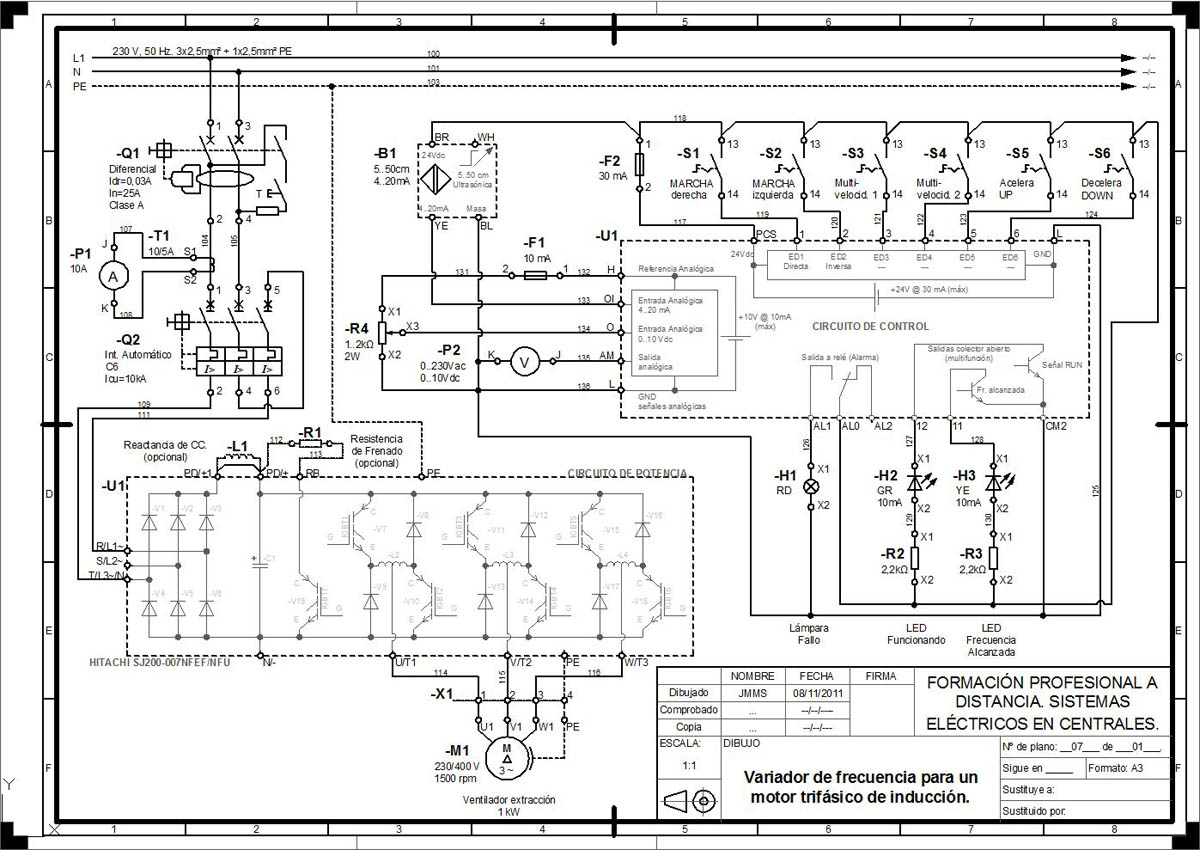

Esquema de un variador de frecuencia para motor trifásico de inducción
Arranque mediante arrancador suave de un motor trifásico de inducción

Cuando en un plano eléctrico no caben las conexiones de un mismo circuito eléctrico, éstas se referencian enviando y recibiendo a través de flechas. En el envío se indica el número de plano al que va la conexión y la zona del plano a dónde va (fila y columna), y en la recepción se indica de qué plano viene y de qué sección del plano viene (fila y columna). Por ejemplo la del plano 1 sección A2 se envía un hilo al plano 3 sección B4, en la flecha de envío se pondrá 03/B4 y en la de recepción 01/A2.

Dentro de cada plano, un mismo componente con contactos eléctricos repartidos en distintas zonas del plano se referencian de la misma forma, indicando el mismo número de plano y la zona en la que están las diferentes partes vinculadas, separadas por una barra. Este tipo de referencia se puede observar varias veces en los planos anteriores.
