UNIDADES DE MEDIDA.

Todos los programas de CAD tienen la característica de que los objetos que dibujamos se miden en unidades de dibujo. Por eso es conveniente que una de las primeras decisiones que tomemos al crear un nuevo archivo en un programa de CAD es decidir lo que representa cada unidad de dibujo en el archivo en el que nos encontremos.

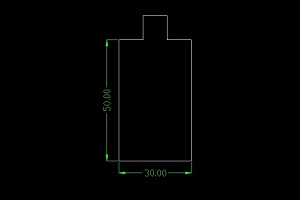

De esta manera la imagen anterior puede representar un rascacielos de más de cincuenta metros de altura o una pieza de mecanizado de algo más de 50 mm de longitud. De ahí la importancia de elegir la unidad.

SISTEMAS DE UNIDADES.

Los programas de CAD tienen la posibilidad de elegir entre diferentes sistemas de unidades de medida, a los cuales ya asignan una aplicación determinada, como por ejemplo:

• Unidades de notación arquitectónica (en otros programas de CAD se denominan Unidades de notación pies y pulgadas I)
• Undiades de notación ingeniería (en otros programas de CAD se denominan Unidades de notación pies y pulgadas II)
• Unidades de notación decimal.
• Unidades de notación fraccionaria.
• Unidades de notación científica.

Por regla general y para nosotros que utilizamos el Sistema Internacional de Unidades (s, m, kg, A, K, mol, cd) utilizaremos el sistema de unidades decimal, mientras que en países anglosajones y dependiendo de la precisión necesaria podrán utilizar la notación arquitectónica o de ingeniería (notación piés y pulgadas I o pies y pulgadas II).
