Anteriormente has podido comprobar que, a pesar de ser programas con una orientación distinta, el entorno de trabajo de AutoCAD y de DraftSight son muy parecidos en algunos aspectos. A continuación aprenderás el manejo de algunas de esas opciones básicas de manejo que viste antes presentes en la barra de estados de ambos programas, ya que aprender las características de las mismas es esencial para el correcto manejo de ambos programas.

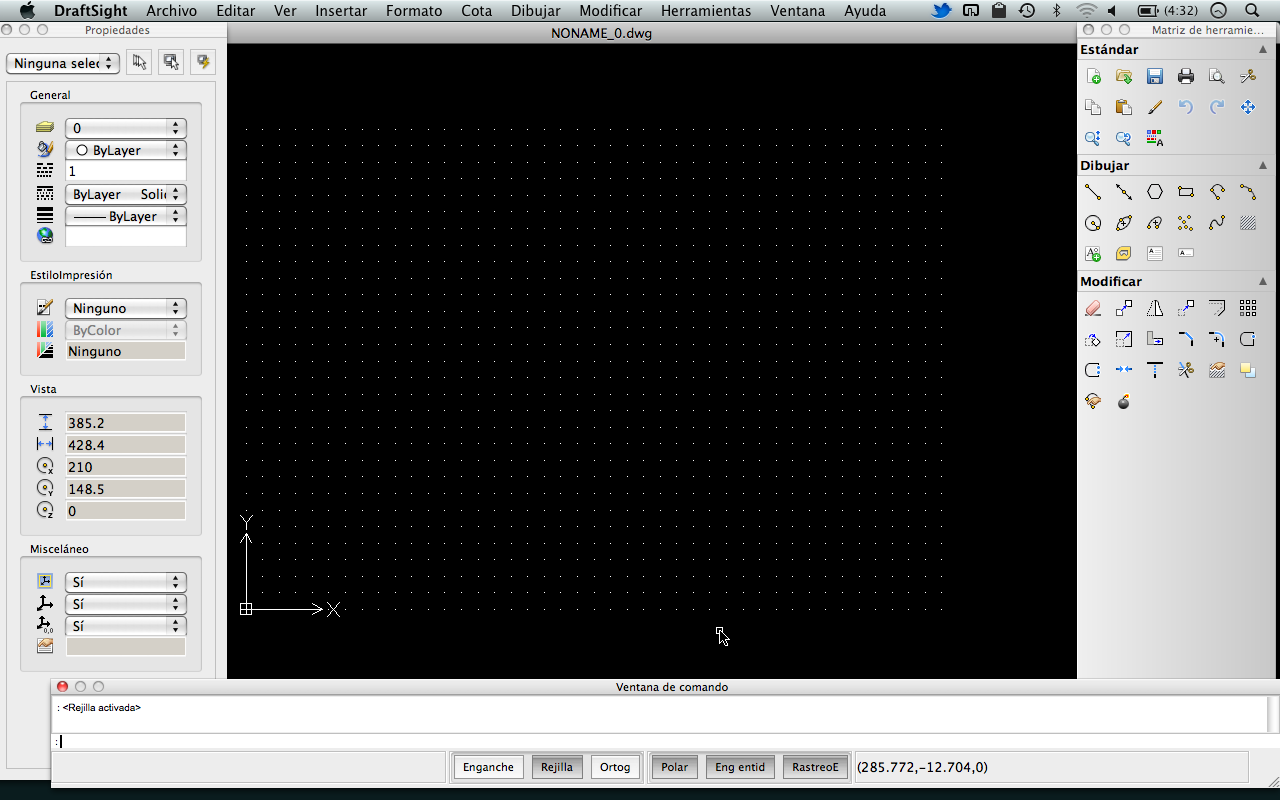

- Rejilla: para poder orientarnos en el área de trabajo, tanto AutoCAD como DraftSight poseen la particularidad de poder superponer al área de dibujo una rejilla cuyo espaciado entre puntos es configurable, y que puede servir de referencia al dibujo. La activación / desactivación puede realizarse desde la barra de estado o bien mediante el comando "rejilla" introducido desde la línea de comandos o bien mediante la pulsación de F7.
- Enganche / Forzar Coordenadas (FORZC): la opción "enganche" de DraftSight, equivalente a "Forzar Coordenadas" en AutoCAD, te permitirá "imantar" la rejilla, tanto si ésta es visible como si no, para que únicamente puedas seleccionar como puntos singulares de las entidades de dibujo aquellos que son nodos de la rejilla. De este modo, te puedes asegurar que únicamente son seleccionables ciertos puntos sobre el área de trabajo. Puedes activarlo desde la barra de estado, o con la orden "forzc" (AutoCAD) o "enganche" (DraftSight). También mediante la pulsación de la tecla F9.
- Orto: la opción "orto", procedente del término "Ortogonal", permite trazar líneas únicamente en algunos perpendiculares a los ejes X e Y del sistema personal de coordenadas en 2D. Comprobarás que es especialmente útil a la hora del dibujo de líneas que deben ir dibujadas a 90º sexagesimales unas de otras.
La rejilla es un patrón rectangular de líneas o puntos que abarca todo el plano XY del sistema de coordenadas personales (SCP). La utilización de la rejilla equivale a colocar una hoja de papel milimetrado bajo el dibujo. La rejilla le ayuda a alinear objetos y a percibir la distancia entre ellos.
Son los punts de referencia a objetos; punto final, punto medio, punto perpendicular.....etc, se utilizan para dibujar y alinear objetos.
Perteneciente a sistema sexagesimal. Para medir ángulos se utlizan Grados, minutos y segundos. Para pasar de Grados a minutos, o de minutos a segundos multiplicamos por 60. Para pasar de segundos a minutos o de minutos a grados, dividimos por sesenta.
Son los puntos que se utilizan pala referencia a objetos; punto final, punto medio, punto perpendicular.....etc, se utilizan para dibujar y alinear objetos.
Perteneciente a sistema sexagesimal. Para medir ángulos se utlizan Grados, minutos y segundos. Para pasar de Grados a minutos, o de minutos a segundos multiplicamos por 60. Para pasar de segundos a minutos o de minutos a grados, dividimos por sesenta.
