Las redes de agua reutilizada son el conjunto de tuberías y elementos de maniobra y control que permiten el suministro de agua regenerada a puntos específicos para usos determiandos.
El agua regenerada cumplirá unos criterios de calidad en función del destino o reutilización.
Estas redes comienzan al final de la planta de agua regenrada, situada en las EDAR y terminan en el punto de consumo según su aplicación ya sea en uso urbano, uso agrícola, uso recreativo o industrial.

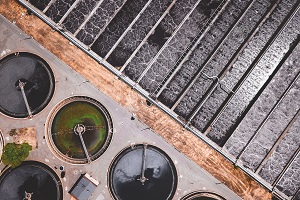

.jpg "Estación Depuradora de Aguas Residuales.")
CARACTERÍSTICAS Y CRITERIOS DE DISEÑO
Se trata de redes cuya principal característica es que el fluido (agua regenerada) viaja a presión, trabajando por tanto las tuberías a sección llena. Los materiales de las redes suelen ser preferentemente plásticos ya sean de PVC, PE o PRFV por su resistencia química, ausencia de corrosión o baja rugosidad pero también veremos de fundición dúctil gracias a su robusted, resistencia mecánica, flexibilidad de las uniones y estanqueidad.
El diseño y dimensionado de la red de captación y distribución de aguas regeneradas son similires a los de agua potable, ya que se trata con algunas especificaciones:
- Diseño preferentemente mallado.
- El trazado debe garantizar la imposibilidad de conexiones con redes de abastecimiento.
- Deberán discurrir con una separación mínima de otras redes para evitar que filtraciones afecten a conducciones de abastecimiento (150 cm en planta y 30 cm en alzado) o saneamiento (100 cm en planta y 20 cm en alzado).
- Todos los elementos de maniobra y control deberán sólo permitir su utilización por personal autorizado.
- Las tuberías y accesorios se distinguirán por su color violeta (PANTONE 2577U ó RAL 4001).
- Tuberías y tapas de asrqueta deberán llevar leyenda distintiva legible.
ELEMENTOS DE MANIOBRA, CONTROL Y REGULACIÓN
Las redes de agua reutilizada o regenerada, debido a las similitudes hidráulicas que comparte con las redes de abastecimiento también dispondrán de elementos de maniobra, control y regulación similares a los de esta red cuyas fuciones serán regular presiones, velocidades, evitar ruidos, golpes de ariete, equilibrar caudales,...Estos equipos principalmente son:
- Válvulas.- compuerta, mariposa, asiento, retención, ventosa, desagüe o reguladoras de presión.
- Bombas.- volumétricas o dinámicas.
- Grupos de presión.- con depósito de rotura o de presión regulable.
- Depósitos.- de almacenamiento y regulación.
- Amortiguadores.- de aire, muelle o diafragma.
En el video se puede ver una aplicación directa de tubería de fundición dúctil para la realización de una red de agua regenerada procedente de la Estación Depuradora de Agua Residual de La Víbora y cuyo destino es Marbella y poblaciones cercanas.
