Eso los sabe muy bien Inés y es consciente de que realizando unas buenas terminaciones y acabados el grado de satisfacción final del cliente será mayor. Por eso ahora que están realizando las obras de urbanización habrá que tener especial cuidado, no sólo en la ejecución de las calzadas y aceras, sino en la organización de todas las redes de suministro que discurren por los viales públicos.

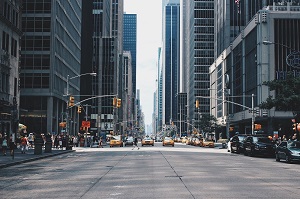

Parece mentira pero bajo una calle discurren un montón de redes no perceptibles a nuestros ojos pero que son las arterias de la ciudad. Redes de abastecimiento, de saneamiento, de electricidad, de alumbrado, telefonía, telecomunicaciones, gas natural,... un sin fin de servicios que funcionarán y se mantendrán mejor o peor en función de cómo se ejecuten estas obras.
El fin último de las obras de urbanización es la de transformar un terreno rústico en urbano, para lo cual será necesario el trazado de nuevos vialesy la dotación de todos los servicios urbanos.
Los viales están compuestos de:
Calzada
Acera
Los servicios urbanos son:
Abastecimiento de agua potable
Alcantarillado
Suministro eléctrico
Alumbrado
Suministro de gas
Redes de telecomunicación
Y en ocasiones redes y servicios especiales como las redes urbanas de calefacción y agua caliente sanitaria, la redes neumáticas de recogida de residuos sólidos urbanos o las redes de agua regenerada.

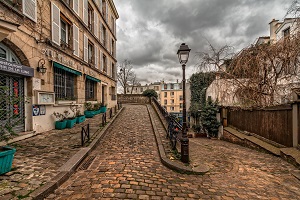

La calzada es la franja del vial o de la calle destinada preferentemente a la circulación y estacionamiento de vehículos automóviles. Debe presentar un firme adecuado para el tránsito cómodo y seguro del tráfico al que vaya a ser destinado.
Los firmes más utilizados actualmente son los asfálticos y de hormigón como se vio en el epígrafe anterior, aunque también se utilizan otros de empedrado, embaldosado y adoquinado.

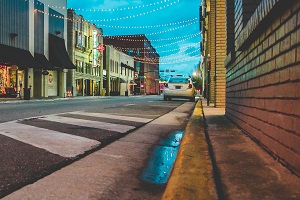

En la ejecución de las calzadas aparece un elemento con funcionalidades de facilitar el encuentro calzada - acera y de drenaje, recogida y conducción de las aguas superficiales hasta los imbornales. Este elemento se denomina rígola. Se pueden realizar de hormigón in situ, aunque lo normal es ejecutarlas mediante piezas de mortero de cemento colocadas sobre una base de hormigón.

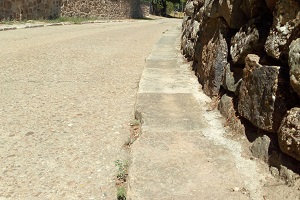

La acera es la zona adyacente a los bordes de la calzada, urbanizada generalmente a una cota superior (aunque no siempre) y destinada al tránsito de peatones. Como en el caso de la calzada presenta un ancho y firme adecuado para el tránsito cómodo y seguro del tráfico peatonal al que vaya a ser destinado.
Los materiales empleados para su realización son diversos aunque los más recurrentes son el hormigón in situ, losas de piedra, baldosas o el adoquín.

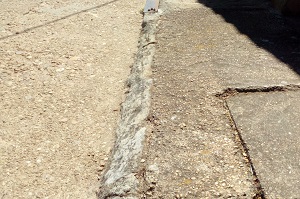

Al igual que sucede en la calzada, las aceras disponen de un elemento especial que se denomina bordillo. Se trata de un elemento que delimita la acera y sirve como referencia para la construcción de ésta. Suelen ser piezas de piedra natural como el granito aunque principalmente se utilizan piezas de hormigón prefabricado.
El bordillo es la primera pieza de la acera que se coloca, asentado sobre una base de hormigón y rejuntado con mortero de cemento. Una vez ejecutado sirve de referencia para la realización de la acera que se ejecutará bien vertiendo hormigón, bien colocando baldosas sobre una cama de mortero o adoquines sobre una cama de arena y rejuntado de mortero.

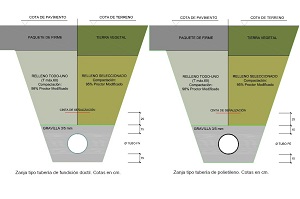

En toda obra de urbanización deberán ejecutarse una serie de servicios, entre ellos el de abastecimiento de agua potable, encargado de llevar el agua desde los depósitos hasta las viviendas. Principalmente dentro de las ciudades encontraremos tuberías pertenecientes a la red arterial, a la red secundaria o acometidas; que se dispondrán formando redes malladas, ramificadas o mixtas y por las que discurrirá el líquido bajo presión y ocupando la sección completa de la tubería.
A parte de encontrarnos tuberías también aparecerán elementos como válvulas, bombas, grupos de presión, depósitos y amortiguadores.
La red discurrirá enterrada bajo aceras de uso peatonal, siguiendo el trazado viario y manteniendo unas distancias mínimas de separación con el resto de los servicios urbanos para evitar interferencias o contaminaciones y balizada con una cinta de color azul.

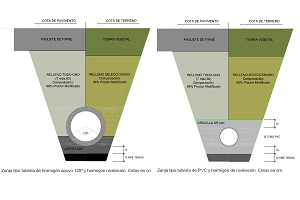

En toda urbanización encontraremos también la red de alcantarillado encargada de recoger las aguas residuales generadas por los usuarios y las aguas procedentes de las precipitaciones meteorológicas y llevarla hasta las EDAR. Se configuran en red mallada en las que el líquido circula por gravedad sin ocupar por completo la sección de la tubería.
A parte de encontrarnos tuberías también aparecerán elementos como imbornales, sumideros, arquetas, pozos de registro, cámaras de descarga, ventilaciones, aliviaderos, compuertas de marea, depósitos de avenida, sifones invertidos, rápidos o estaciones de bombeo.
La red discurrirá enterrada, habitualmente, bajo calzada, siguiendo el trazado viario y manteniendo unas distancias mínimas de separación con el resto de los servicios urbanos para evitar interferencias, manteniendo una pendiente uniforme y constante para su correcto funcionamiento por gravedad. Suele ser la red que discurre más profunda y sin balizar.
La red de suministro eléctrico será la encargada de suministrar energía eléctrica a los consumidores llevándola desde los diferentes centros de transformación que lo ideal es que configuren una malla.
Aunque esta red se puede encontrar discurriendo de forma aérea por las fachadas de las casas, las nuevas urbanizaciones ya las entierran bajo acera, siguiendo el trazado viario y manteniendo unas distancias mínimas de separación con el resto de los servicios urbanos para evitar interferencias. Por seguridad se baliza con cinta de advertencia.
Las canalizaciones suelen ser por lo general de PVC rígido o corrugado y las arquetas de hormigón prefabricado.
4.5.6.- ALUMBRADO.-
La red de alumbrado es la encargada de suministrar energía a las luminarias que iluminan los espacios públicos. En muchos pueblos aún hoy vemos que la red discurre por las fachadas de las casas pero las nuevas urbanizaciones ya entierran esta red.
Las canalizaciones de la red de alumbrado público seguirán un sentido paralelo al eje de la vía a iluminar. Irán enterradas bajo acera o zona de protección de la circulación rodada y convenientemente separadas de otras redes para evitar interferencias. La canalización se baliza con una cinta de advertencia.
Las canalizaciones suelen ser por lo general de PVC rígido o corrugado y las arquetas de hormigón prefabricado.
4.5.7.- SUMINISTRO DE GAS.-

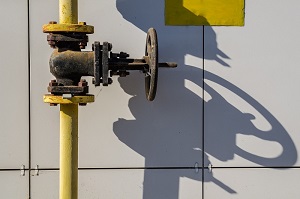

La red de suministro es la encargada de acercar a la presión adecuada el gas natural al usuario final.
Las canalizaciones discurrirán enterradas bien por la acera o por la calzada, siguiendo el trazado viario, a una profundidad adecuada y convenientemente alejada de otras redes para evitar las interferencias. Por seguridad la red irá balizada con cinta de advertencia de color amarillo.
Son las redes encargadas de dar servicio al usuario final de todas las telecomunicaciones, ya sea telefonía, televisión, banda ancha,...
Las canalizaciones discurrirán enterradas bajo acera, siguiendo el trazado viario y separadas de otras redes para evitar interferencias. Suelen ser por lo general de PVC rígido o corrugado y las arquetas de hormigón prefabricado.
4.5.9.- OCUPACIONES Y ESPECIALIDADES.
Las ocupaciones específicas para estos procedimientos constructivos serían principalmente las de trabajadores cualificados de la construcción y operadores de movimiento de tierras y equipos similares como:
CÓDIGOCNO
DENOMINACIÓN PRINCIPAL DE LA OCUPACIÓN
71111014
Encofradores
71111025
Ferrallistas
71111036
Operarios de hormigón
71211015
Albañiles
71211037
Encargados de mantenimiento de alcantarillado
71221023
Canteros de construcción
72231014
Instaladores de tubos para conducciones en zanjas, en general
72401051
Pavimentadores con adoquines
83311011
Conductores - operadores de adoquinadora - pavimentadora
83311033
Conductores - operadores de camión volquete
83311055
Conductores - operadores de extendedora de asfalto
83311066
Conductores - operadores de hormigonera móvil
83311088
Conductores - operadores de maquinaria de compactación, en general
83311103
Conductores - operadores de maquinaria de explanación
83311121
Conductores - operadores de maquinaria de vías
83311152
Conductores - operadores de motoniveladora
83311185
Jefes de equipo de operadores de máquinaria de movimiento de tierras y de materiales
También sería necesaria la concurrencia del encargado y de peones.
Sumidero dispuesto junto al bordillo que sirve para la recogida y evacuación de las aguas conducidas por la rígola.
scena en la que un operario realiza una acera de adoquines.
Autoevaluación
Retroalimentación
Falso
Las redes de abastecimiento deben discurrir menos profundas que las de saneamiento para evitar contaminaciones de las mismas por una posible fuga en la red de alcantarillado.
