La medición de resistencia nos va a indicar cuánto se opone ese material al paso de la corriente. Esta medida nos va a dar información del valor de resistencia o carga que tienen los componentes electrónicos o la resistencia equivalente de un determinado equipo.

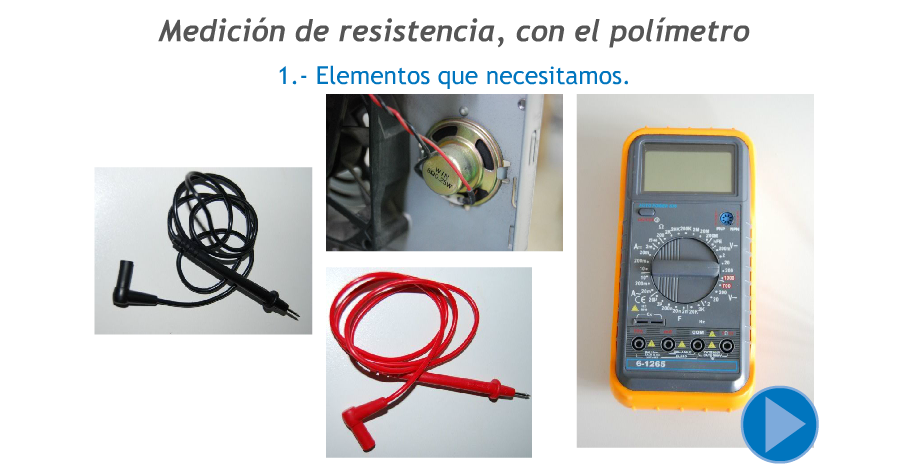

El procedimiento para la medición es el siguiente:

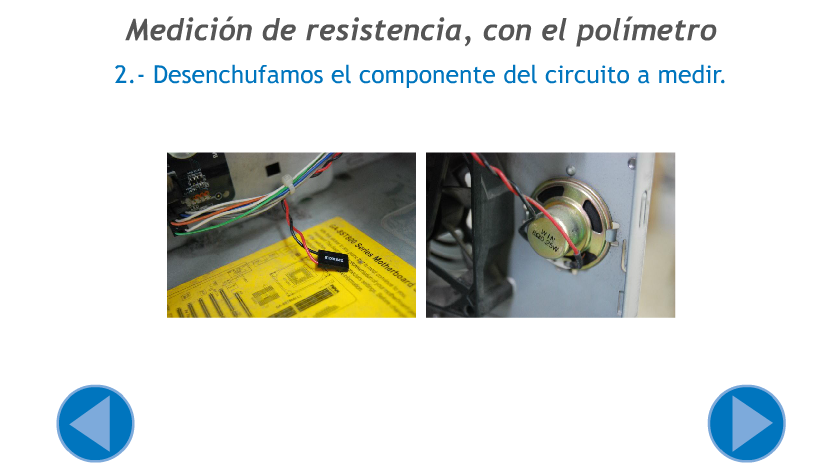

• Debemos quitar la corriente al circuito.

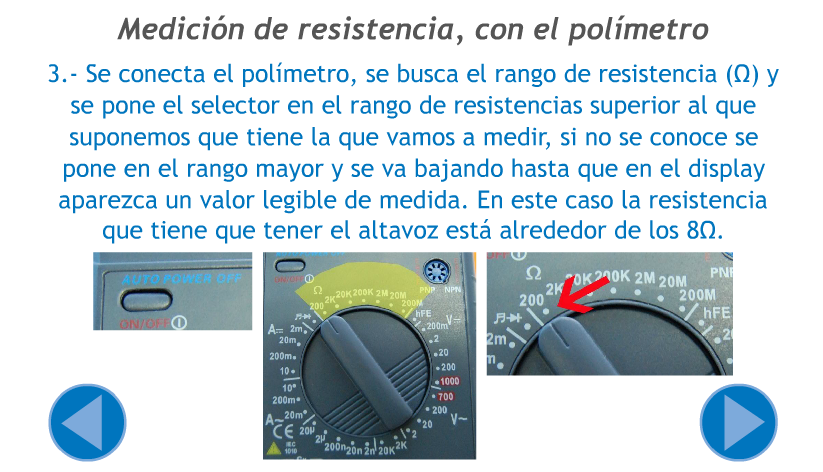

• Se conecta el polímetro y se pone el selector en el rango de resistencias superior al que suponemos que tiene la que vamos a medir, si no se conoce se pone en el rango mayor y se va bajando hasta que en el display aparezca un valor legible de medida.

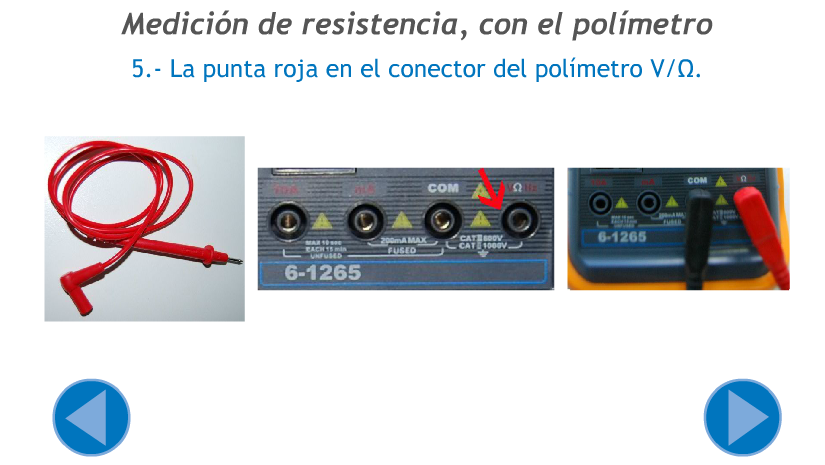

• La punta roja en el conector del polímetro V/Ω.

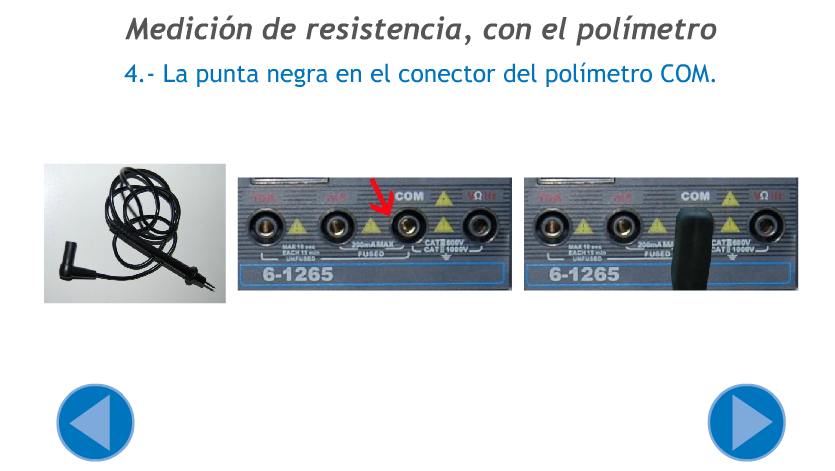

• La punta negra en el conector del polímetro COM.

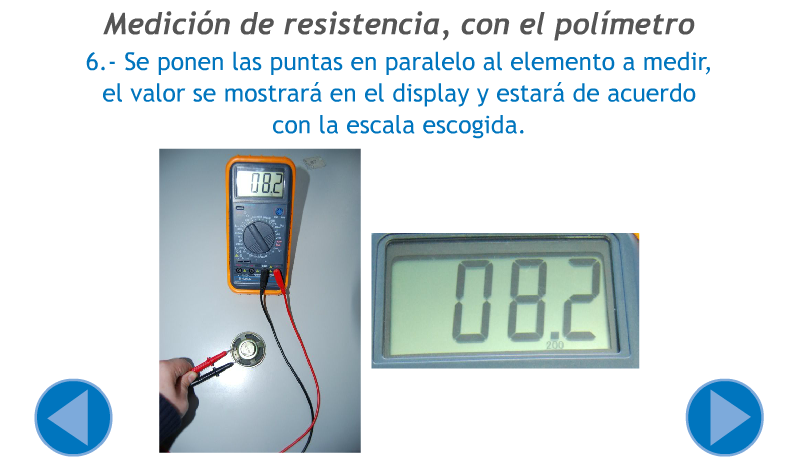

• El valor se mostrará en el display y estará de acuerdo con la escala escogida

En la imagen siguiente se puede ver la medida de resistencia de un componente.
