A modo de conclusión del apartado, observa las capturas de pantalla realizadas de un proceso de start up, así como de la utilidad de configuración de una placa BIOS comercial.
|

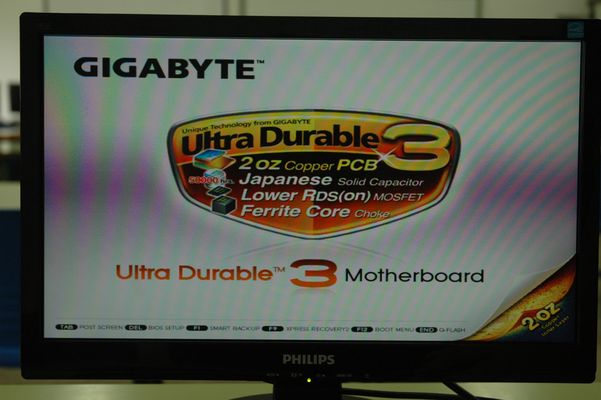

Pantalla de presentación de la placa base Gigabyte GA-FX58-UD5. El ver ésta pantalla implica ya el 3º paso (el POST se ha realizado sin problemas en el paso 1, la tarjeta de video se ha mostrado fugazmente, y comienza a mostrarse la información de la propia placa).

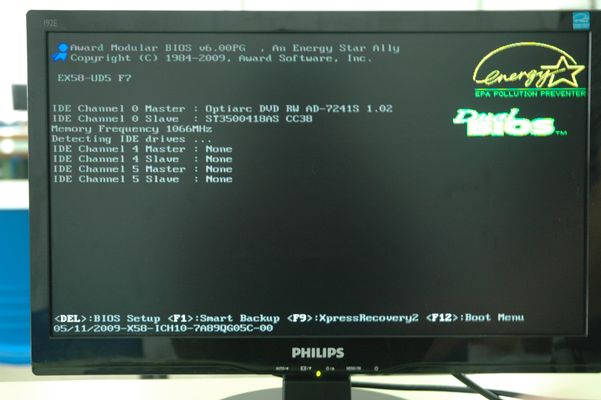

En éste modelo, pulsando Tabulador nos entra en el modo texto del proceso de arranque (lo llama POST SCREEN), lo pulsamos para acceder a la siguiente información:
|
En esta imagen estamos en el paso 4º, donde la placa comienza a analizar y enumerar con detalle los dispositivos conectados. En el caso concreto de la imagen, ha enumerado los dispositivos de almacenamiento conectados a los puertos SATA e IDE (en desuso) de la placa base.
|
Por último, como 5º paso, enumera los dispositivos encontrados y, no habiendo problemas cede el control al sistema operativo instalado en la unidad de almacenamiento marcada como activa.
Si en la primera pantalla hubiéramos escogido BOOT MENU (F12), nos saldría un listado de los posibles dispositivos capaces de arrancar (HD, DVD, HD Externo, USB, Red...). No habiendo pulsado F12, sigue el orden de arranque indicado en un apartado de la BIOS que luego veremos.

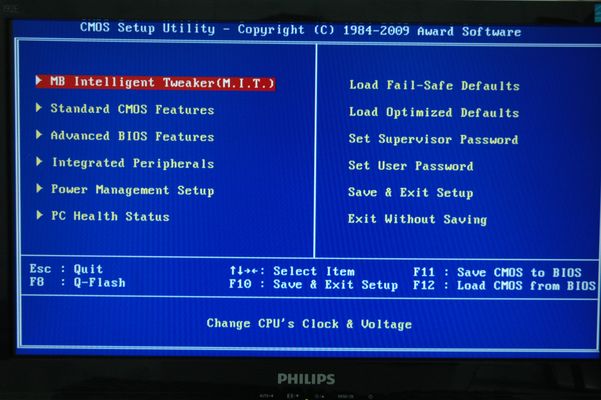

Si hubiéramos escogido DEL (BIOS SETUP) en la pantalla inicial, entraríamos propiamente en lo que hemos denominado programa de configuración (CMOS Utility Setup). En el caso de éste modelo de Gigabyte tiene el siguiente aspecto:
|

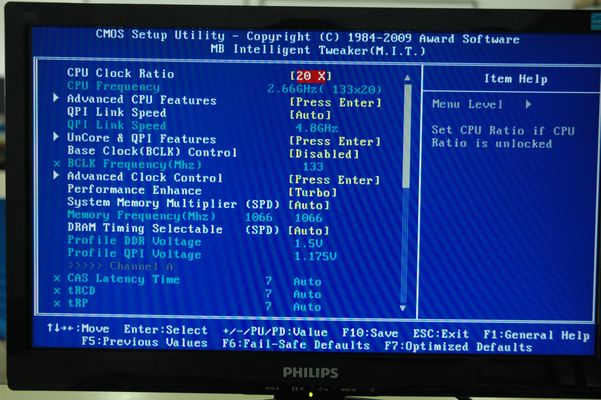

A través de los cursores y la tecla ENTER recorreríamos las distintas opciones. En la primera de ellas "M.I.T" permite configurar distintas opciones de rendimiento de la placa base (motherboard ó MB):
|
Entre otros aspectos, permite modificar la velocidad del reloj, controlar o no el reloj de la memoria, y ajustar los parámetros del canal memoria-microprocesador (QPI, específico de Intel Core I7, como verás en el apartado de Memoria RAM - Configuraciones en canal múltiple).
|

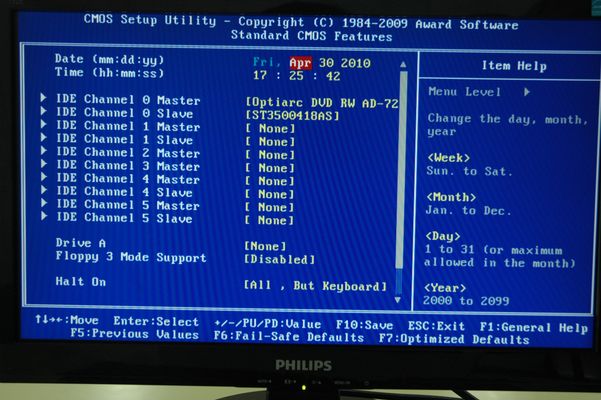

El apartado Standard CMOS Features permite configurar aspectos básicos de la placa, como la fecha/hora, y los parámetros de conexión básicos con los dispositivos de almacenamiento principales (discos duros, y unidades ópticas). Originalmente, a través de esta pantalla se configuraban manualmente los parámetros de los discos duros. Hoy en día este proceso se realiza de forma automática (la información la aporta el propio disco duro), y normalmente éste apartado sólo sirve de comprobación de la existencia de los distintos dispositivos conectados.
En inglés: Basic Input Output System - Sistema Básico de Entrada/Salida, y denomina al chip de la placa base encargado de gestionar el arranque del equipo.
En ingles: Serial Advanced Technology Attachment. Sistema controlador de discos sustituye al IDE/ATA. S-ATA proporciona mayor velocidad, además de mejorar el rendimiento si hay varios discos rígidos conectados. El SATA es una conexión en serie, en un cable con un mínimo de cuatro alambres que crea una conexión punto a punto entre dos dispositivos.
En inglés: Integrated Development Environment - Entorno integrado de desarrollo. Es un sistema de comunicación paralelo de componentes del ordenador. Las unidades IDE se utilizan ampliamente en computadores personales y su capacidad varía de 40MB a 1GB. La unidad se conecta a través de un cable de tipo cinta plana de 40 líneas a un adaptador de computador central IDE (con frecuencia llamado controlador IDE), que se enchufa en una ranura de expansión en el computador personal.
En inglés: Universal Serial Bus- Bus Serial Universal. Es un puerto de comunicación de gran velocidad, de unos 12MBps, para comunicar las computadoras con sus periféricos, que ha remplazado a los puertos serie y paralelo. Este dispositivo ha ido evolucionando con diferentes versiones así se empezó con USB 1.1 1,5 Mbps (192 KB/s), USB 2.0 por lo general de hasta 125Mbps (16MB/s) ,USB 3.0 de los 480 Mbps a los 4,8 Gbps (600 MB/s. Una de las características por los que se ha popularizado es que soporta conexiones en caliento o plug & play . Un sólo puerto USB permite ser usado para conectar más de 127 dispositivos periféricos como ratones, módems, teclados, impresoras, etc.
En inglés: Digital Versatile/Video Disc - Disco Versátil/Video Digital. Es un formato de almacenamiento digital de datos. Tienen el mismo tamaño físico que un CD, 12 cm de diámetro, u 8 cm para los mini. La velocidad de transferencia de datos de una unidad DVD está dada en múltiplos de 1.350 kB/s, lo que significa que una unidad lectora de 16x, permite una transferencia de datos de 16 x 1.350 = 21.600 kB/s (21,09 MB/s). Un DVD de capa simple puede guardar hasta 4,7 gigabytes (se le conoce como DVD-5). Discos DVD±R DL (DVD-9): una cara, capa doble. 8.5 GB. Discos DVD±R/RW (DVD-10): dos caras, capa simple en ambas. 9.4 GB. Discos DVD+R (DVD-18): dos caras, capa doble en ambas. 17.1 GB.
