Existe una segunda categoría de dispositivos que no se conectan a la placa base vía slots de expansión. Tradicionalmente se ha tratado de dispositivos con menores requerimientos de velocidad, aunque en los últimos tiempos (con el avance de tecnologías como USB, Firewire y eSata (conector SATA externo para conectar un dispositivo externo a la caja)) esto ha dejado de ser cierto.
Veamos que conectores existen:
-

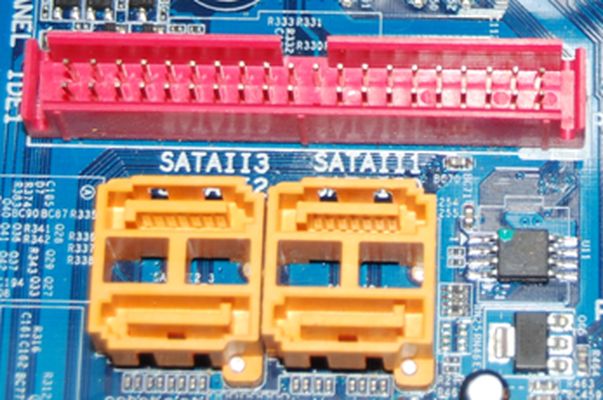

- Conectores IDE (Integrated Device Electronics) internos: permiten conectar discos duros y unidades ópticas internos. Cada conector permite la conexión de un bus (cable) al que a su vez se conectan dos unidades (máximo). Habitualmente las placas contenían dos conectores IDE, actualmente no lo traen porque está en desuso. Este conector ha sido sustituido por el conector SATA.
|
-
- Conectores SATA (Serial Advanced Technology Attachment) internos: concebido para la transmisión en serie, constituye la evolución del conector IDE (transmisión en paralelo). Permite velocidades mucho mayores con un cableado mucho menos voluminoso, que favorece la ventilación interna del chasis. Permite conectar discos duros y unidades ópticas internos, y existe una variación eSATA pensada para la conexión de dispositivos externos (similar a USB).
- Conectores SATA (Serial Advanced Technology Attachment) internos: concebido para la transmisión en serie, constituye la evolución del conector IDE (transmisión en paralelo). Permite velocidades mucho mayores con un cableado mucho menos voluminoso, que favorece la ventilación interna del chasis. Permite conectar discos duros y unidades ópticas internos, y existe una variación eSATA pensada para la conexión de dispositivos externos (similar a USB).
-
- Conectores internos USB (Universal Serial Bus) para conectar los puertos externos USB que hay en el frontal del ordenador. Los puertos USB externos frontales se conectan a los conectores internos USB de la placa base a través de los jumpers que se observan en la imagen anterior. Si no estuvieran conectados por estos jumpers a la placa base no se podrían utilizar. Suelen tratarse de conectores USB adicionales a los presentes en la propia placa (ver apartado posterior de conectores externos).
-
- Conectores internos de sonido: es el mismo caso que el de los conectores internos USB, pero para las entradas de sonido como el CD-IN (para CDs de música), micrófono, o el SPDIF (conectores digitales de sonido), que permiten llevar el sonido desde un conector externo de la parte frontal del ordenador a la tarjeta de sonido de la placa.
-
- Conectores del frontal de caja: en casi todos los equipos existe un número de indicadores led en el frontal de la caja, que permiten monitorizar la actividad del equipo (situación de encendido, actividad de discos duros), e interruptores para activar ciertos eventos (encendido, reseteo o apagado del equipo). De la misma manera, tambiénse conectan estos indicadores led, e interruptores de la parte frontal de la caja mediante los jumpers de la figura anterior.
-
- Conector WOL (WakeUp On LAN): presente en algunas placas para permitir el encendido remoto a través de la red. Básicamente llega un mensaje de encendido a través de la tarjeta de red (conectada a un slot de expansión) y ésta reenvía la orden de encendido a la placa base a través de éste conector. Actualmente este conector viene integrado en las tarjetas de red.
-
- Conectores de configuración (jumpers): algunas opciones de configuración de la placa base pueden ser configurados mediante éste tipo de conectores. Actúan a modo de interruptor: colocado el jumper se cierra un circuito e indica activado. Retirado el jumper el circuito se abre e indica desactivado. Con éste sencillo mecanismo se suelen controlar aspectos como la velocidad del reloj de sistema, número de tarjetas gráficas conectadas en paralelo, reactivar configuración por defecto,... En los primeros modelos de placas el uso de jumpers era primordial, pero con las nuevas versiones, las "CMOS Utility" tomaron el protagonismo pudiendo configurarse los parámetros de placa vía software .
Se denomina slot a aquel zócalo con forma de ranura (rectangulares muy alargados), usado para cualquier otro tipo de conexión: memoria o tarjetas de expansión principalmente.
Se denomina slot a aquel zócalo con forma de ranura (rectangulares muy alargados), usado para cualquier otro tipo de conexión: memoria o tarjetas de expansión principalmente.
En inglés: Universal Serial Bus- Bus Serial Universal. Es un puerto de comunicación de gran velocidad, de unos 12MBps, para comunicar las computadoras con sus periféricos, que ha remplazado a los puertos serie y paralelo. Este dispositivo ha ido evolucionando con diferentes versiones así se empezó con USB 1.1 1,5 Mbps (192 KB/s), USB 2.0 por lo general de hasta 125Mbps (16MB/s) ,USB 3.0 de los 480 Mbps a los 4,8 Gbps (600 MB/s. Una de las características por los que se ha popularizado es que soporta conexiones en caliento o plug & play . Un sólo puerto USB permite ser usado para conectar más de 127 dispositivos periféricos como ratones, módems, teclados, impresoras, etc.
En inglés: Universal Serial Bus- Bus Serial Universal. Es un puerto de comunicación de gran velocidad, de unos 12MBps, para comunicar las computadoras con sus periféricos, que ha remplazado a los puertos serie y paralelo. Este dispositivo ha ido evolucionando con diferentes versiones así se empezó con USB 1.1 1,5 Mbps (192 KB/s), USB 2.0 por lo general de hasta 125Mbps (16MB/s) ,USB 3.0 de los 480 Mbps a los 4,8 Gbps (600 MB/s. Una de las características por los que se ha popularizado es que soporta conexiones en caliento o plug & play . Un sólo puerto USB permite ser usado para conectar más de 127 dispositivos periféricos como ratones, módems, teclados, impresoras, etc.
En inglés: Universal Serial Bus- Bus Serial Universal. Es un puerto de comunicación de gran velocidad, de unos 12MBps, para comunicar las computadoras con sus periféricos, que ha remplazado a los puertos serie y paralelo. Este dispositivo ha ido evolucionando con diferentes versiones así se empezó con USB 1.1 1,5 Mbps (192 KB/s), USB 2.0 por lo general de hasta 125Mbps (16MB/s) ,USB 3.0 de los 480 Mbps a los 4,8 Gbps (600 MB/s. Una de las características por los que se ha popularizado es que soporta conexiones en caliento o plug & play . Un sólo puerto USB permite ser usado para conectar más de 127 dispositivos periféricos como ratones, módems, teclados, impresoras, etc.
Es un bus serial de Apple, similar al USB. El estándar es el IEEE 1394, pero adquiere el nombre FireWire en Apple o i.Link en Sony.
En inglés: Integrated Development Environment - Entorno integrado de desarrollo. Es un sistema de comunicación paralelo de componentes del ordenador. Las unidades IDE se utilizan ampliamente en computadores personales y su capacidad varía de 40MB a 1GB. La unidad se conecta a través de un cable de tipo cinta plana de 40 líneas a un adaptador de computador central IDE (con frecuencia llamado controlador IDE), que se enchufa en una ranura de expansión en el computador personal.
En inglés: Integrated Development Environment - Entorno integrado de desarrollo. Es un sistema de comunicación paralelo de componentes del ordenador. Las unidades IDE se utilizan ampliamente en computadores personales y su capacidad varía de 40MB a 1GB. La unidad se conecta a través de un cable de tipo cinta plana de 40 líneas a un adaptador de computador central IDE (con frecuencia llamado controlador IDE), que se enchufa en una ranura de expansión en el computador personal.
En ingles: Serial Advanced Technology Attachment. Sistema controlador de discos sustituye al IDE/ATA. S-ATA proporciona mayor velocidad, además de mejorar el rendimiento si hay varios discos rígidos conectados. El SATA es una conexión en serie, en un cable con un mínimo de cuatro alambres que crea una conexión punto a punto entre dos dispositivos.
En ingles: Serial Advanced Technology Attachment. Sistema controlador de discos sustituye al IDE/ATA. S-ATA proporciona mayor velocidad, además de mejorar el rendimiento si hay varios discos rígidos conectados. El SATA es una conexión en serie, en un cable con un mínimo de cuatro alambres que crea una conexión punto a punto entre dos dispositivos.
Es un elemento conductor usado para conectar dos terminales para cerrar un circuito eléctrico. Los jumpers son generalmente usados para configurar o ajustar circuitos impresos, como en las placas bases, discos duros, CD-ROM Y dvd.
Es un elemento conductor usado para conectar dos terminales para cerrar un circuito eléctrico. Los jumpers son generalmente usados para configurar o ajustar circuitos impresos, como en las placas bases, discos duros, CD-ROM Y dvd.
Es un elemento conductor usado para conectar dos terminales para cerrar un circuito eléctrico. Los jumpers son generalmente usados para configurar o ajustar circuitos impresos, como en las placas bases, discos duros, CD-ROM Y dvd.
Es la salida de audio digital.
Un Driver, o controlador, es un programa que controla un dispositivo. Un controlador actúa como un traductor entre el dispositivo y los programas que utilizan el dispositivo. Cada dispositivo, ya sea una impresora, un teclado, etc., debe tener un programa controlador con su propio sistema de comandos especializados que solamente conoce su controlador
En ingles: WakeUp On LAN- Encendido en LAN. Es una tecnología mediante la cual un ordenador que esté apagado puede ser encendido desde otro PC de la LAN.
Es el conjunto de elementos lógicos (o no tangibles) que permiten la realización de actividades a través de un medio informático.
