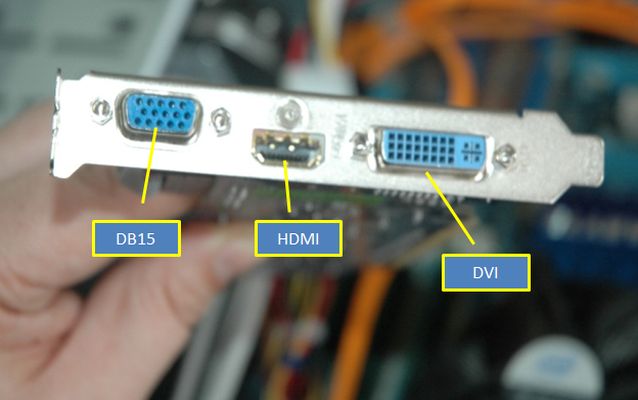

Puertos de Video: muchos micros incorporan controladores de video en su interior. Para darle salida a los monitores se utilizan dos tipos de conectores:
Elaboración propia(Uso educativo no comercial)
VGA: Realiza la comunicación de forma analógica y ha sido el estándar desde las primeras tarjetas gráficas. Utiliza el conector DB 15 (15 pines) usualmente de color azul.
DVI: Diseñada para realizar una comunicación digital entre el equipo y el monitor, surgida a partir de los monitores LCD. Existen tres tipos distintos DVI-D (sólo digital), DVI-A (sólo analógico) y DVI-I (digital y analógico). Con ello se pretendió dar cobertura al periodo de transición de analógico a digital. Utiliza un conector de hasta 29 pines (dependiendo la tipología).
HDMI (High Definition Multimedia Interface): realmente se trata de un conector mixto (video y audio) de alta definición. A través de él se emite en formato digital sonido de alta definición y video de alta definición con resoluciones de FULL 4K(4096x2160). Existe, un puerto llamado DisplayPort, competidor de HDMI, que es capaz de transmitir video, audio y datos, que también permite resoluciones de 4096x2160.
Elaboración propia(Uso educativo no comercial)

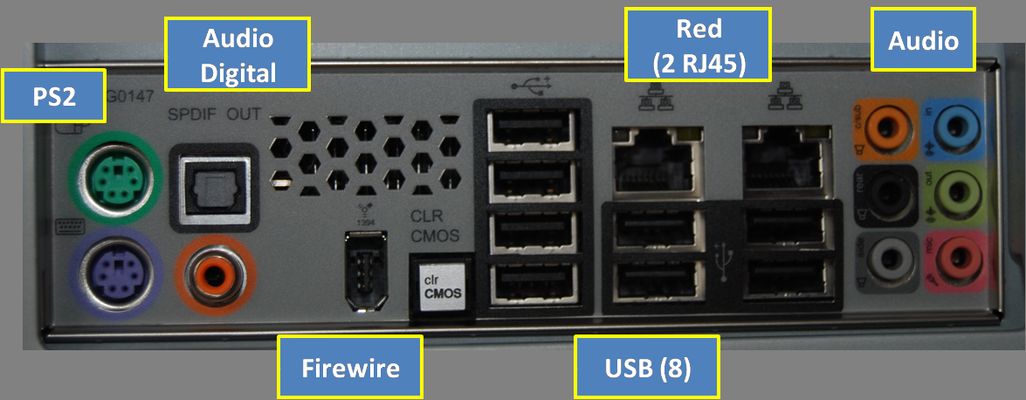

Conectores de Sonido: al igual que con el video, es habitual en entornos ofimáticos que la tarjeta de sonido se incorpore en la placa, por lo que el panel de conexiones suele incluir un conjunto de conectores mini-jack para la entrada salida de audio. Dependiendo de la calidad de la tarjeta de sonido habrá más o menos, pero actualmente es habitual encontrarse con los siguientes:
Verde (mini jack): altavoces delanteros, auriculares y/o salida de línea.
Azul (mini jack): entrada de línea.
Rosa (mini jack): Micrófono.
Naranja,negro,verde, gris (mini jack): resto de altavoces (central, traseros, laterales.
Elaboración propia(Uso educativo no comercial)

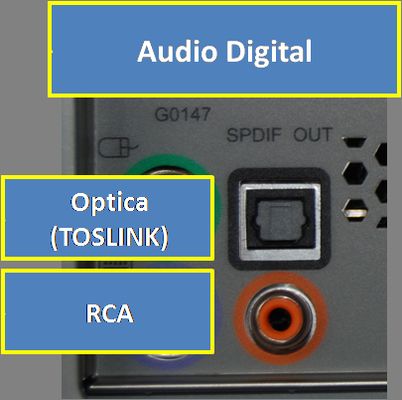

Salidas Digitales: bien TOSLINK (salida óptica de sonido), o RCA estándar. La ventaja de la señal digital es que agrupa todos los canales de sonido, pero requiere de un decodificador al extremo. Por ello se utiliza en los sistemas de mayor calidad. La ventaja de la salida óptica es que permite mayores distancias sin atenuación, presente en las RCA. Su desventaja: el coste del cableado es mayor.
Conectores de red: todas las placas de ordenadores personales cuentan con al menos una conexión de red (en servidores es habitual tener al menos dos). Se trata de conectores RJ45, que no hay que confundir con el telefónico (RJ14). Permiten conectar el equipo a una red local.
