Unidad de Trabajo 2.- Análisis del mercado de componentes de equipos microinformáticos.
1.3.- Características.
La caja va a contener los componentes internos del sistema, como el procesador, la placa base, los discos duros, unidades de almacenamiento óptico, las tarjetas de expansión, la fuente de alimentación, etc. Así que la caja será el escudo protector de todos los componentes electrónicos que componen el ordenador. Protegerá de daños físicos, vibraciones, cortocircuitos, campos eléctricos y problemas de temperatura.
Repasamos ahora las principales características:
Formato: Todas las cajas para de los sistemas microinformáticos están diseñada para que corresponda a un factor de forma ("form factor") específico de la placa base del sistema que incorporan. Cada factor de forma, por tanto, definirá la placa base, la fuente de alimentación, la ubicación de los puertos de E/S y los conectores que se puedan ubicar en la caja. Hay varios tipos de factores de forma. Los más populares son: ATX, Mini ATX, Baby AT y NLX. Otros tipos más antiguos son AT y PC XT. (En el apartado de placas base se detallan más estos formatos)

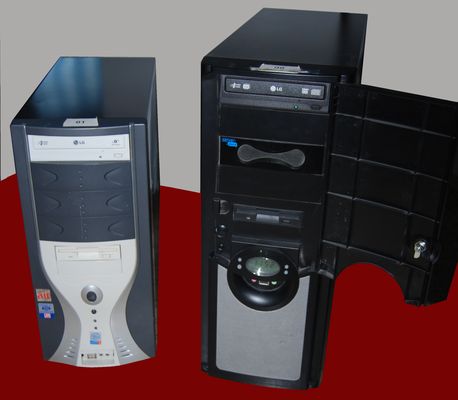

Elaboración propia(Uso educativo no comercial)Expansión: Las cajas se diseñan para incluir unos componentes determinados, pero tienen la posibilidad de ampliar o cambiar por otros componentes de su interior. Así las carcasas incluyen unas bahías para los dispositivos de almacenamiento. Hay dos tipos de bahías, las internas para colocar discos duros y las bahías externas para conectar lectoras de CD, DVD y blu-ray a la placa base.
Las bahías tienen tres dimensiones normalizadas: 2.5, 3.5 y 5,25 pulgadas. Las bahías de 5.25 para las unidades ópticas están entrando en desuso, por lo que en algunas cajas actuales ya no incluyen ninguna de estasbahías. La forma de anclaje de los dispositivos a las bahías se hace mediante tornillos o sistemas de guías para quitarlos de forma más cómoda y rápida.
La placa base también tiene posibilidades de expansión por medio de las tarjetas de expansión, éstas puede ser PCI-express, y, actualmente, en menor medida, PCI. También existieron las tarjetas AGP para tarjetas gráficas que actualmente están en desuso. La caja estará condicionada por el número ranuras de expansión y por consiguiente de las tarjetas que se puedan poner a la placa base y que necesitaran una salida al exterior. Así placa baseATX pueden ser de 2 a 8 y en equipos de reducidas dimensiones pueden no existir.
Ventilación:
La temperatura a la que trabajan los componentes del ordenador es una característica a la que se ha tenido que adaptar las nuevas cajas. La tecnología con la que se construyen los nuevos procesadores y componentes electrónicos obliga a no sobrepasar una temperatura de trabajo que ronda entre los 50 y 70 ºC. La caja ha de poder ser refrigerada por algún medio y no concentrar en su interior el calor producido por los componentes que se encuentran en su interior.
Para sacar el calor de su interior u que los componentes funcionen a un rango de temperatura apropiado, se incorporan a la caja una serie de orificios, unos para la entrada de aire frío y otros para la extracción del aire caliente del interior. Esta extracción se fuerza con ventiladores que mueven el aire. Por lo general las cajas llevan un ventilador posterior para la extracción de aire caliente del interior, aunque lo ideal es que cuente con dos ventiladores posteriores y uno o varios anteriores o laterales. También algunas cajas incorporan una tobera lateral en que está enfocada directamente al microprocesador por ser el elemento más sensible al incremento de calor.
Hay cajas que incorporan filtros antipolvo en las rejillas de ventilación para evitar que este se acumule sobre los componentes de manera que dificulte la disipación del calor.
Fuente de alimentación:
Las fuentes de alimentación se incorporan en el interior de las cajas atornilladas en su estructura. De manera que las cajas dependerán del tamaño de este componente. Es tamaño de la fuente dependerá de la potencia que esta suministra así como de su calidad y precio, por lo general todas las cajas están diseñadas para acoger a este componente, pero hay casos en los que la disminución de tamaño de la caja obliga a sacar este componente al exterior, como es el caso de los ordenadores portátiles y de equipos de reducida dimensiones.
Panel frontal
Todo equipo incorpora en su caja los botones de encendido y reset, led de señalización (el disco duro y de encendido) y altavoz o Speaker. Estos componentes son accesibles desde el exterior de la caja, teniendo sus cables de conexión internos a esta para ser conectados en la placa base correspondiente.
La variedad de formas y modelos de estos componentes es ilimitada ya que es un elemento que decide el fabricante de las cajas.
Tomas externas:
Los equipos actuales se suelen incluir un gran número de conectores para periféricos externos, estos están colocados tanto en el frontal como en la parte posterior e incluso en equipos con cajas de diseño en cualquier parte de la caja. Su finalidad es la de ofrecer al usuario un fácil acceso al conexionar periféricos externos.
Estos elementos son principalmente:
USB, que en equipos actuales tendrán que tener los máximos posibles (entre 2 a 8 o incluso más) y que estarán repartidos por el frontal y la parte posterior como norma general.
Conectores de audio, que facilita el conexionado de altavoces y micrófonos.
Ranuras de tarjetas de memorias flash, para facilitar la extracción de documentos de cámaras de fotos o teléfonos móviles.
Firewire (IEEE1394), para la manipulación de vídeos (actualmente en desuso)
Pantallas LCD con información relativa a la temperatura del procesador o interior de la caja o velocidades de los ventiladores de refrigeración.
Estándar que define ciertas características de las placas base, como tamaño, posición de los anclajes, etc.
Se la conoce también placa madre, tarjeta madre, mainboard, system board, logic board. Es un circuito electrónico que integra las interconexiones que necesita el ordenador. Los elementos que la integran o presta conexión y funcionalidad son: el microprocesador, las ranuras o slots para conectar tarjeta de expansión, memorias RAM, la ROM, dispositivos de almacenamiento y cableados.
Se la conoce también placa madre, tarjeta madre, mainboard, system board, logic board. Es un circuito electrónico que integra las interconexiones que necesita el ordenador. Los elementos que la integran o presta conexión y funcionalidad son: el microprocesador, las ranuras o slots para conectar tarjeta de expansión, memorias RAM, la ROM, dispositivos de almacenamiento y cableados.
Se la conoce también placa madre, tarjeta madre, mainboard, system board, logic board. Es un circuito electrónico que integra las interconexiones que necesita el ordenador. Los elementos que la integran o presta conexión y funcionalidad son: el microprocesador, las ranuras o slots para conectar tarjeta de expansión, memorias RAM, la ROM, dispositivos de almacenamiento y cableados.
Se la conoce también placa madre, tarjeta madre, mainboard, system board, logic board. Es un circuito electrónico que integra las interconexiones que necesita el ordenador. Los elementos que la integran o presta conexión y funcionalidad son: el microprocesador, las ranuras o slots para conectar tarjeta de expansión, memorias RAM, la ROM, dispositivos de almacenamiento y cableados.
Se la conoce también placa madre, tarjeta madre, mainboard, system board, logic board. Es un circuito electrónico que integra las interconexiones que necesita el ordenador. Los elementos que la integran o presta conexión y funcionalidad son: el microprocesador, las ranuras o slots para conectar tarjeta de expansión, memorias RAM, la ROM, dispositivos de almacenamiento y cableados.
Se la conoce también placa madre, tarjeta madre, mainboard, system board, logic board. Es un circuito electrónico que integra las interconexiones que necesita el ordenador. Los elementos que la integran o presta conexión y funcionalidad son: el microprocesador, las ranuras o slots para conectar tarjeta de expansión, memorias RAM, la ROM, dispositivos de almacenamiento y cableados.
Se la conoce también placa madre, tarjeta madre, mainboard, system board, logic board. Es un circuito electrónico que integra las interconexiones que necesita el ordenador. Los elementos que la integran o presta conexión y funcionalidad son: el microprocesador, las ranuras o slots para conectar tarjeta de expansión, memorias RAM, la ROM, dispositivos de almacenamiento y cableados.
En inglés: Advanced Technology Extended- Tecnología avanzada extendida. Es el formato estándar aparecido para placas y cajas que reduce el número de cables y tiene mejor ordenamiento de todos los componentes. Es el factor de forma más popular para las placas madre y tiene los siguientes tipos Mini-ATX de 28.4cm x 20.8cm, Micro-ATX de24.4cm x 24.4cm, Flex-ATX de 22.9cm x 19.1cm, E-ATX-Format de 30.5cm x 33cm.
En inglés: Advanced Technology Extended- Tecnología avanzada extendida. Es el formato estándar aparecido para placas y cajas que reduce el número de cables y tiene mejor ordenamiento de todos los componentes. Es el factor de forma más popular para las placas madre y tiene los siguientes tipos Mini-ATX de 28.4cm x 20.8cm, Micro-ATX de24.4cm x 24.4cm, Flex-ATX de 22.9cm x 19.1cm, E-ATX-Format de 30.5cm x 33cm.
Fue el primer intento exitoso de estandarización para las formas de placas base. Es el formato de placa base empleado por el IBM AT y sus clones en formato sobremesa y torre completo. Su tamaño es de 12 pulgadas (305 mm) de ancho x 11-13 pulgadas de profundo.
Es el espacio en el que se colocan tanto los discos duros, disqueteras o lectores de tarjetas (bahías de 3.5'') como las unidades ópticas (lectores y regrabadoras de CD o DVD (bahías de 5.25'')), y los discos duros SSD (bahías de 2,5'')
En inglés: Digital Versatile/Video Disc - Disco Versátil/Video Digital. Es un formato de almacenamiento digital de datos. Tienen el mismo tamaño físico que un CD, 12 cm de diámetro, u 8 cm para los mini. La velocidad de transferencia de datos de una unidad DVD está dada en múltiplos de 1.350 kB/s, lo que significa que una unidad lectora de 16x, permite una transferencia de datos de 16 x 1.350 = 21.600 kB/s (21,09 MB/s). Un DVD de capa simple puede guardar hasta 4,7 gigabytes (se le conoce como DVD-5). Discos DVD±R DL (DVD-9): una cara, capa doble. 8.5 GB. Discos DVD±R/RW (DVD-10): dos caras, capa simple en ambas. 9.4 GB. Discos DVD+R (DVD-18): dos caras, capa doble en ambas. 17.1 GB.
Surgida en el año 2004, es un bus que rompe radicalmente con la filosofía PCI y AGP vigente hasta el momento. El bus se conecta directamente al chipset o al micro, y realiza la transmisión en serie (bit a bit, y no en paralelo como en PCI y AGP), alcanzando una capacidad de transmisión por “lane” de 2GB/s en la versión 4.0. El “lane” es la mínima unidad PCI-Express disponible, conocida como PCI-Express 1x. Existen las variedades 2x,4x, 8x y 16x, con tasa máxima de transferencia de hasta 32 GB/s.
Del inglés: Peripheral Component Interconnect - Interconexión de Componentes periféricos. Estándar que especifica un tipo de bus de comunicaciones para ampliar las funcionalidades del ordenador con nuevos dispositivos periféricos, que son incorporados a la placa base a través de un slot. Creado por Intel en 1993, permite conectar hasta 10 dispositivos distintos, su bus trabaja a 33MHz y utiliza 32bits.es capaz de transmitir a una tasa máxima de 133MB/s.
Del inglés: Acelerated Graphics Port – Puerto Acelerador de Gráficos Estándar que especifica un tipo de bus de comunicaciones para ampliar las funcionalidades del ordenador con nuevos dispositivos periféricos, que son incorporados a la placa base a través de un slot. Creado por Intel en 1996, su bus trabaja a 33MHz y utiliza 32bits al que se le puede aplicar un factor de de multiplicación, siendo el modelo más avanzado AGP 8X capaz de transmitir a una tasa máxima de 2GB/s.
Es un dispositivo electrónico que se conecta a un ordenador pero no es un elemento básico (CPU, memoria, placa base, caja, fuente alimentación). Con estos dispositivos el ordenador se comunica con el exterior, como son: ratón, monitor, teclado, impresora…. A estos elementos se les conoce como periféricos externos. Y con elementos internos, como son: disco duro, unidades ópticas…
Puerto de comunicaciones de uso muy extendido en la actualidad y al que se pueden conectar distintos tipos de dispositivos hardware. Tienen una velocidad de transferencia entre 480 Mbit/s en USB 2.0 hasta 4.8 Gb/s en USB 3.0. Una de sus características más interesantes es que permiten instalar dispositivos "en caliente" sin reiniciar la máquina.
Estándar para la entrada y salida de datos a gran velocidad. Se suele utilizar para interconectar equipos informáticos con cámaras fotográficas y videocámaras.
En inglés: Liquid Crystal Display - Pantalla de Cristal Líquido. Esta tecnología se aplica a monitores en multitud de dispositivos, como Calculadoras, cámaras digitales, televisores y por supuesto monitores para ordenador y se caracteriza en pantallas más delgadas y planas, además de con una excelente definición. Estos monitores basan su funcionamiento en las sustancias que comparten a la vez la propiedad de solido y líquido. Estos dispositivos tienen dos filtros polarizantes con filas de cristales líquidos, al aplicar un rayo de luz este pasara no dependiendo de la corriente eléctrica que se le aplique a las filas de cristal liquido, así la luz será filtrada a través de los filtros en las zonas donde se representen las imágenes.
