1.4.- Tipos de cajas.

Uno de los factores que nos ayudara a la hora de diferenciar las cajas de los sistemas microinformáticos son las dimensiones y su posición. Aunque la clasificación mas general se suele hacer por el tipo de placa base que soportan y evidentemente a veces los formatos soportados hacen que una caja se pueda clasificar en varias categorías, a modo de clasificación vamos a distinguir las diferentes cajas en la siguiente clasificación:

    • Caja Mini: Se las suele conocer como caja cubo o barebones (si incluyen placa y fuente). Por sus reducidas dimensiones se suelen utilizar en equipos con pocas prestaciones y donde se tiene poco espacio para ubicarlos. Se suele usar en formatos de placa base pequeños como es el mini-ITX y todos los formatos recogidos como Small Factor Form (SFF). Tiene pocas bahías, máximo 3 y en ocasiones ninguna.
    • Caja Slim: Este tipo de cajas son extremadamente estrechas y pueden ser tanto de formato horizontal como vertical. Suelen utilizar formatos de placa micro-ATX o Flex-ATX. Tienen una o dos bahías externas especiales para equipos slim.
    • Caja Slim

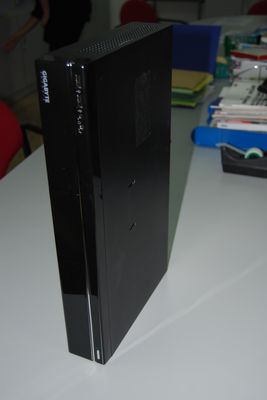

      Elaboración propia. Caja slim (Uso educativo no comercial)
       Caja Sobremesa: Estas cajas son únicamente de formato horizontal. En ella se pueden poner todos los tipos de placa. Sus opciones u prestaciones son similares a las de las caja torre. Este diseño es cómodo para reducir espacio ya que tiene la posibilidad de colocarse el monitor encima de ella.
    • Caja Microtorre: Estas cajas son únicamente de formato vertical. Las placas que suele montar son Flex-ATX o formatos formato que entre sus 25 y 32 cm de altura. Suele incorporar de 1 a 3 bahías externas y 1 o 2 internas.
    • Caja Minitorre: Estas cajas son únicamente de formato vertical. De mayor tamaño que las anteriores (microtorre) entre 32 y 37 cm de altura. La placas que suelen llevar son ATX, micro-ATX, Flex -ATX y en general todas aquellas que entren en sus dimensiones.
    • Caja Miditorre/Semitorre: Es de formato vertical. Incluyen todos los tipos de placa que entre ya que su altura es de 37 a 45 cm. Son de las más usadas en la actualidad e incluyen hasta 6 bahías externas y 4 internas. Suele disponer de 2 a 3 sistemas de ventilación.
    • Caja Torre: Son cajas verticales de mejor ventilación que las semitorre, siendo sus dimensiones de entre 45 a 55 cm de altura. Admite todo tipo de placas y disponen de entre 4 y 8 bahías externas y 6 internas. Son utilizadas cuando no hay problemas de espacio. Suele disponer de 2 a 3 sistemas de ventilación.
      Cajas torre y gran torre
      Elaboración propia. Caja torre y caja gran torre (Uso educativo no comercial)
    • Caja Gran Torre: Su formato es vertical y sus dimensiones están entre 55 y 72 cm. Son utilizadas para servidores de baja gama e incluyen sistemas de ventilación potentes a demás de posibilidades de aplicación por medio de bahías internas y externas, como mínimo 8 externas.
    • Caja Server: Es de grandes dimensiones y suele llevar ruedas para facilitar su desplazamiento. Se suelen adaptar a armarios racks de 19". Su uso es para servidores o como dispositivos de gran almacenamiento de datos. Dispone de muchas bahías internas y externas. teniendo potentes sistemas de ventilación. Las placas que incorporan son de gran tamaño como pueden ser las WTX. Suelen tener sistemas duplicados para mayor seguridad.
    • Caja Rack: Usadas fundamentalmente en centros de procesos de datos (CPD), dentro de armarios rack con una alta concentración de servidores, usualmente junto a dispositivos de comunicaciones.
    • Caja en rack

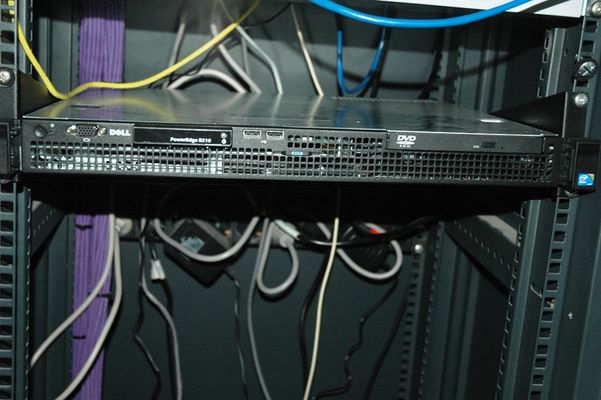

      Elaboración propia. Caja rack (Uso educativo no comercial)
      Caja TPV: se usan en equipos destinados a puntos de venta (comercios, restaurantes, tiendas...). En su estructura incorporara soportes para monitor, teclado e impresora, hay equipos donde estos dispositivos también esta integrados en la caja. Es frecuente que cuenten con una pantalla táctil que sirve de teclado. Suelen incorporar cualquier tipo de placa y es escasa la posibilidad de ampliación por falta de bahías.

Se la conoce también placa madre, tarjeta madre, mainboard, system board, logic board. Es un circuito electrónico que integra las interconexiones que necesita el ordenador. Los elementos que la integran o presta conexión y funcionalidad son: el microprocesador, las ranuras o slots para conectar tarjeta de expansión, memorias RAM, la ROM, dispositivos de almacenamiento y cableados.

Es un tipo de ordenador que se vende semi-ensamblado. Suelen llevar placas base específicas, todo integrado, quedando a elección del comprador sólo el procesador, memoria y disco duro.

Es el espacio en el que se colocan tanto los discos duros, disqueteras o lectores de tarjetas (bahías de 3.5'') como las unidades ópticas (lectores y regrabadoras de CD o DVD (bahías de 5.25'')), y los discos SSD (bahías de 2.5'').

En inglés: Advanced Technology Extended- Tecnología avanzada extendida. Es el formato estándar aparecido para placas y cajas que reduce el número de cables y tiene mejor ordenamiento de todos los componentes. Es el factor de forma más popular para las placas madre y tiene los siguientes tipos Mini-ATX de 28.4cm x 20.8cm, Micro-ATX de24.4cm x 24.4cm, Flex-ATX de 22.9cm x 19.1cm, E-ATX-Format de 30.5cm x 33cm.

Autoevaluación

Pregunta

El CPD de la Universidad de Cantabria (UNICAN) cuenta con más de 50 servidores físicos. Por temas de espacio y eficiencia, el tipo de chasis de todos sus servidores es:

Respuestas

TPV.

Rack.

Server.

Torre.

Retroalimentación
