5.2.- Separador de líquido y recipiente de líquido.

Separador de líquido

Es un aparato simple que sirve para evitar que las gotas de refrigerante líquido lleguen al compresor. Cuando exista la posibilidad de una brusca variación de la carga térmica y el sistema de expansión no sea capaz de responder a estos cambios, el refrigerante líquido puedo no evaporarse totalmente en el evaporador y puede llegar al compresor.

A fin de evitar esa llegada de líquido hasta el compresor, a veces, se instala en la tubería de aspiración (antes del compresor) un recipiente que, por pérdida de velocidad y cambio de dirección, permite separar las gotas de líquido arrastradas, asegurando que lleguen únicamente vapores secos al compresor. Las dimensiones del separador de líquido, deben estar correctamente calculadas para evitar que se llenen de líquido. También debe organizarse el retorno de aceite, debido a que el separador de líquido es una trampa de líquido y, por tanto, también es una trampa para el aceite.

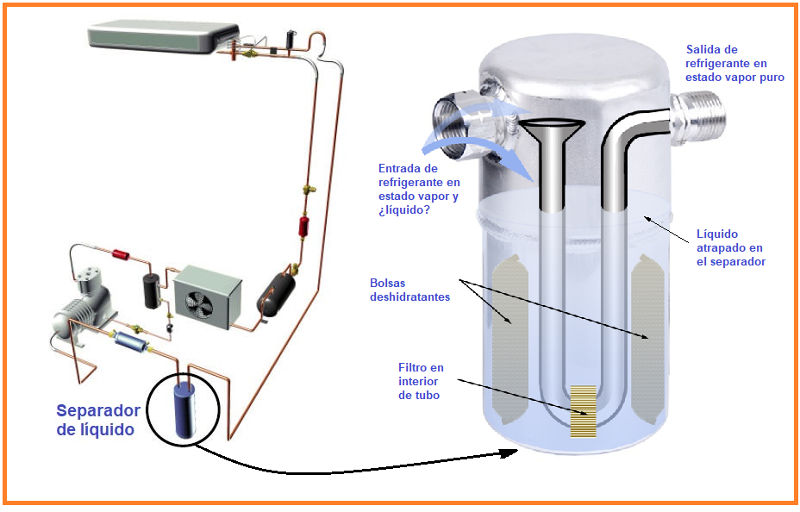

En la siguiente imagen puedes ver su posición en el circuito frigorífico.

Recipiente de líquido.

En muchas instalaciones, la carga térmica es muy variable, y es la válvula de expansión la que regula el flujo de refrigerante que llega al evaporador. Por ello, se hace necesario dotar al sistema de un depósito de almacenamiento en el que pueda acumularse el refrigerante, hasta que se vuelva a necesitar otra vez por un aumento de la carga térmica en el evaporador y, en consecuencia, se abra una poco más el paso de líquido por la válvula de expansión, para que llegue al evaporador la cantidad necesaria.

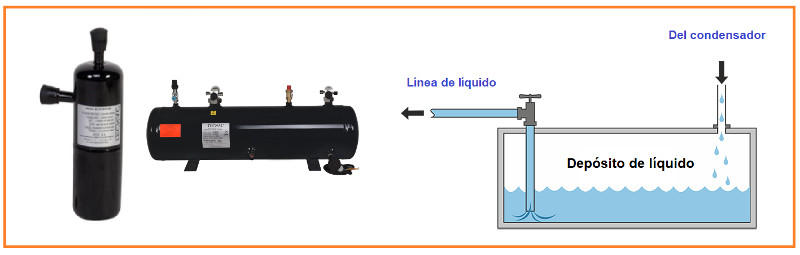

Este depósito recibe el nombre de recipiente de líquido, o "calderín" en instalaciones pequeñas. Se monta en la línea de líquido a la salida del condensador y antes de la válvula de expansión. El recipiente también se emplea para almacenar el refrigerante de la instalación y así proceder a su reparación sin tener que "tirar" el refrigerante. Por eso, al recipiente se le dota de válvulas manuales que lo aíslan del resto de la instalación una vez acumulado todo el refrigerante en el recipiente. Tal y como se ve en la imagen, pueden construirse tanto en horizontal como en vertical.
