Es poco frecuente el caso de tener que reparar un tubo o una zona del mismo, no obstante puede suceder, así como presentarse la necesidad de realizar un injerto de nueva tubería.

Sistemas de reparación sin corte de tubería

Mediante piezas mecánicas.

Este método es aplicable a tubos de hormigón armado o postesado con o sin camisa de chapa. Habrá que medir el diámetro de la tubería para una adecuada elección del accesorio. Para reparaciones sin corte de la tubería se utilizarán abrazaderas de reparación.

Hormigón armado con camisa de chapa con pequeña rotura.

En el caso de rotura se soldará un parche a la camisa, previamente saneada, preferiblemente por el interior de la tubería para dar continuidad a la armadura circunferencial cortada. En cuanto a la longitudinal no es necesario darle continuidad resistente, solo como apoyo de la circuferencial. El mallazo interior, si existe, no requiere ser reemplazado puesto que no tiene función resistente. Si la rotura es en zona de boquillas no hay armadura circuferencial cortada.

La zona de rotura debe protegerse posteriormente con revestimiento de mortero. Para emplear este método es preciso cortar el suministro y vaciar el tramo de tubería.

Para la reparación mediante soldadura es imprescindible conseguir una zona de trabajo con la menor presencia de agua posible, manteniendo absolutamente seca la zona donde han de realizarse las soldaduras.

Sistemas de reparación con corte de tubería

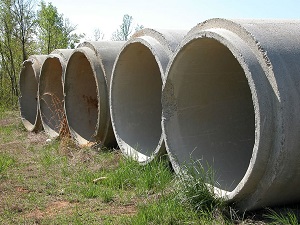

Tubería de hormigón sin camisa de chapa.

Para este tipo de tubería se debe realizar con piezas mecánicas de reparación por su ausencia de camisa para soldar. El tubo a instalar deberá ser de características similares, recomendando el uso de tubería de hormigón, acero o fundición.

En el caso en que sea necesario sustituir un tramo de tubo o todo él es aconsejable la utilización de tubería de hormigón. En caso de que no se disponga de tubo de hormigón y tenga que ser de otro material, se recomienda que dicho material sea suficientemente rígido, por ejemplo, acero de espesor suficiente o fundición, y del mismo diámetro y presión nominal. Los accesorios a utilizar serían acoplamiento multidíametro.

También se podrán utilizar los accesorios mencionados en el apartado de piezas mecánicas en reparaciones sin corte de tubería, si bien debe tenerse en muy en cuenta que en este caso tanto el tubo averiado como el tramo de tubo utilizado para la reparación deben tener el mismo diámetro exterior.

Retirada de un tubo completo armado o postesado con camisa de chapa

En el caso de que se tenga que retirar la sección de tubería para la reparación del sistema, una vez se ha accedido a la tubería y retirado la zona afectada se sueldan boquillas a los tubos adyacentes. Después de soldar las boquillas se deben proteger con hormigón.
